SC\/UPC SingleMode 3. 0 mm MM CONECTOR de montagem de campo de ponteira pré-polido
Os produtos do conector da montagem de campo foram polidos na fábrica, eliminando a necessidade de materiais de polimento, permitindo assim a preparação e o término de fibras ópticas em uma fração do tempo de outros métodos convencionais. O conector também usa diretores de emenda mecânica em V-Groove e, portanto, o uso de um epóxi não é necessário para o término do conector. Este conector rápido oferece conveniência na montagem e forte estabilidade. Permite conexão de núcleo óptico simples sem práticas ou adesivos adicionais. Não requer um espaço de trabalho, conectando -se nos ambientes desafiadores, como um poste telefônico e um bueiro. Ele reconecta os cabos e reduz a taxa de defeito de conexão por um erro de instalador no campo.
A montagem do conector rápido do tipo SC requer apenas ferramentas normais de preparação de fibra: uma ferramenta de remoção de fibra, lenços e um cutelo de fibra. Nenhuma fonte de alimentação elétrica é necessária. Basta tirar o buffer, clicar e limpar a fibra e depois inserir a fibra no conector rápido. A instalação leva apenas alguns minutos e não poderia ser mais fácil.
A série de conectores de montagem de campo já é uma solução popular para fiação óptica dentro de edifícios e pisos para aplicações de LAN & cCTV e com a expansão do FTTH, já está se mostrando o conector de escolha de titulares, municípios, serviços públicos e transportadores alternativos. Nossa série de conectores ópticos de montagem de campo está agora disponível nas variantes SC, LC ou FC, atendendo a 25 0 um a 9 0 0um e 2,0 mm, 3,0 mm de modo único de modo e fibra multimodo, incluindo 62.5\/125m e multimodo 50\/125. As versões de modo único estão disponíveis no SPC ou APC Ferrules.
Aplicações:
Sistema de comunicação de fibra óptica e redes de telecomunicações
Transmissão de dados de fibra óptica
Rede CATV
Rede de acesso óptico
Aplicativos de fibra para o assinante (FTTX)
Interconexão do cabo óptico
Manutenção ou restauração de emergência de redes de fibras
Requisitos de reparo\/substituição
Equipamento de fibra óptica
Características:
1. FTTH Project utilizável
2. Campo instalável
3. Inserir perda menor que 0. 3db max 0. 5db
4. Cavidade em forma de V metal funciona bem em alta e baixa temperatura
5. Instalação menor de 1 minutos
6. Desempenho óptico confiável e superior
7. O teste de tração ao cabo está em conformidade com o núcleo de Telcordia gr -326-
Especificações:
| Parâmetros | Especificações | |
Tipo de conector | Sc\/lc\/fc | |
Dimensão | 50mm | |
Diâmetros de cabo | {{0}}. 9\/2. 0\/3,0mm | |
Modo de fibra | Sm\/mm | |
Moer-face final | UPC\/APC | |
Perda de inserção | UPC | APC |
Menor ou igual a 0. 5db | Menor ou igual a 0. 5db | |
Perda de retorno | UPC | APC |
Maior ou igual a 45dB | Maior ou igual a 50dB | |
Teste de tensão | Maior ou igual a 100n | |
Temperatura operacional | -40 grau ~ +75 grau | |
Certificação de qualidade:
Boa interferência anti-eletromagnética (EMI)
Boa compatibilidade eletromagnética (EMC), que está de acordo com a FCC Part15.
Meets ISO9001, TUV, CE, FCC, CAS, UL e ROHS Certificados
Instalação do conector SC Fast | |
1. Organize para um FAOC montar |
2. Insira a tampa do parafuso no cabo óptico. |
3. Retire o revestimento do cabo óptico acima de 40 mm. |
4. Mantenha o ponto de 22 mm de comprimento no 900㎛ Buffer usando uma regra no Polybag. |
5. Retire o revestimento de 900\/250㎛ do final de 900㎛ até o ponto de 22 mm marcado (cerca de 18 mm) e limpe a fibra usando álcool e gaze. |
6. Corte a fibra no comprimento de 13 mm usando cutelo de fibra óptica. |
7. Insira o cabo óptico no guia de fibra na inicialização. Quando é verificado a flexão do cabo como acima, pare de inserção, |
8. E mantendo a flexão do cabo com a mão direita, empurre o suporte de conexão para a frente até o final e corrija a fibra. |

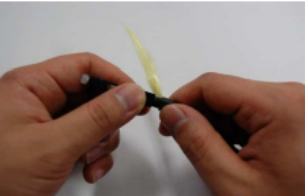

9. Retire a tampa da inicialização, conecte a tampa do parafuso com a bota girando -a e faça com que a correção do membro do revestimento e força (YARN). |
10. Gire a protrusão da carcaça em direção ao fundo e use -a ao corpo. |
A. pula o alojamento e depois separe -os girando a tampa do parafuso |
B. Puxe o suporte de conexão da fibra ao contrário com o Procedimento 8. E, em seguida, puxe o cabo e remonte. |
A comunicação óptica da primavera é uma das maiores e melhores SC\/UPC SingleMode 3. 0 mm Pré-polido Ferrule Ferrule Field Connector Fabricantes e fornecedores com experiência rica. Bem-vindo a comprar nossos produtos de alta qualidade ou atacado, nosso singleMode SC\/UPC 3. Além disso, a amostra gratuita também está disponível, se necessário.
