Descrição:

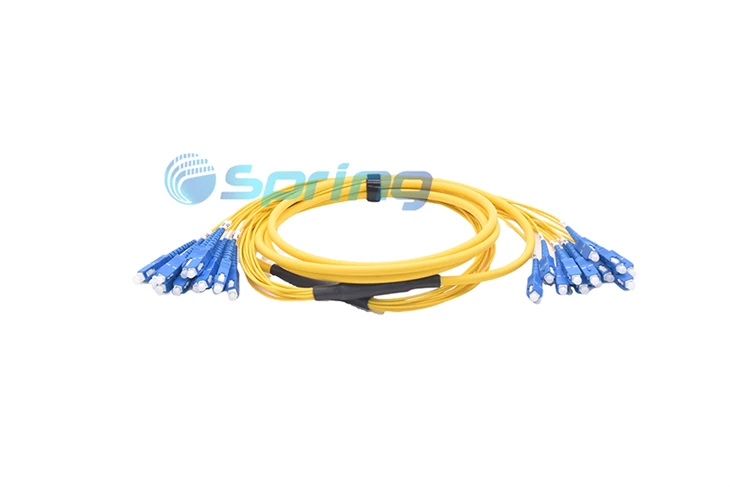

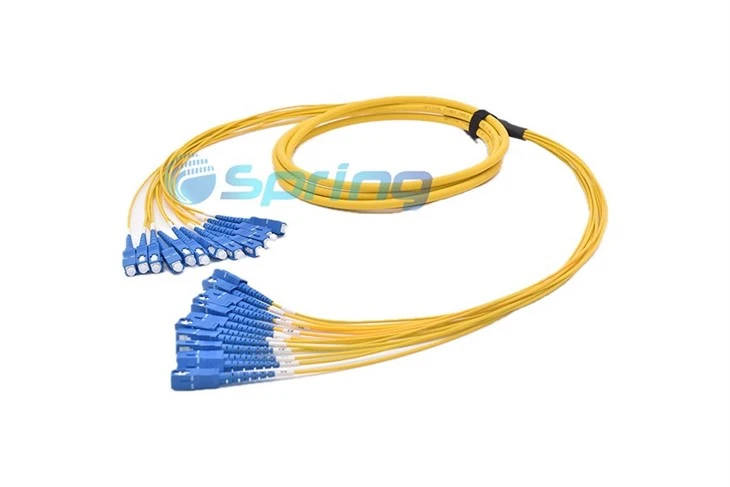

Os cabos Breakout Patch são cabos de instalação adequados para instalação em edifícios, principalmente em eletrodutos e bandejas de cabos. Eles são projetados para montagem direta de conectores sem necessidade de conectores de emenda.
Os cabos Spring Optic Patch são fabricados e testados em conformidade com os padrões da indústria TIA 604 (FOCIS), IEC 61754 e YD/T. Tipos de fibra OM1, OM2, OM3, OM4, OM5 ou OS2 para atender à demanda de Gigabit Ethernet, 10 Gigabit Ethernet e Fibre Channel de alta velocidade. Cada terminação passa por rigorosos testes de parâmetros para garantir o mais alto desempenho da rede.
Especificações:
Especificações ópticas-Qualidade padrão
| Perda de inserção | Menor ou igual a 0,25dB Média (Padrão) | Intercambialidade | Menor ou igual a 0,2dB |
| Perda de retorno | SM UPC Maior ou igual a 50dB
SM APC maior ou igual a 60dB MM PC Maior ou igual a 35dB |
Vibração | Menor ou igual a 0,2dB |
| Polaridade | A(Tx) para B(Rx) | Força máxima de tração | 660N(<12 cores)
1320N(>12 núcleos) |
Especificações ópticas-Qualidade IEC Grau B
| Perda de inserção | Menor ou igual a 0,12dB em média, Menor ou igual a 0,25dB no máximo.
for >97% da amostra |
Intercambialidade | Menor ou igual a 0,2dB |
| Perda de retorno | SM UPC Maior ou igual a 50dB
SM APC maior ou igual a 60dB MM PC Maior ou igual a 35dB |
Vibração | Menor ou igual a 0,2dB |
| Polaridade | A(Tx) para B(Rx) | Força máxima de tração | 660N(<12 cores)
1320N(>12 núcleos) |
Especificação geométrica( se o cliente solicitar)
| Unid | Parâmetro | ||
| Polimento | PC | APC | |
| ROC | SC/FC/ST | 10 ~ 25 | 5 ~ 12 |
| LC/MU | 7~ 25 | 5 ~ 12 | |
| Deslocamento de ápice | Menor ou igual a 50 | ||
| Altura Esférica da Fibra | ±100 | ||
| Ângulo | ± 0.5 | 8 ± 0.5 | |
Informações para pedidos:
A. Tipo de fibra:G652D,G657A1,G657A2/B2,G657B3,OM1,OM2, OM3, OM4, Fibras OM5
Revestimento externo: Materiais de revestimento de PVC (Riser/OFNR), LSZH, Plenum (OFNP)
Diâmetros do cabo: 4 núcleos: 7,3 mm OD/6 núcleos: 9 mm OD/8 núcleos: 10,5 mm OD/12 núcleos: 12,5 mm OD/16 núcleos: 13 mm OD/24 núcleos: 15,5 mm OD/48 núcleos: 20,5 mm OD
Capacidade: 4 núcleos, 6 núcleos, 8 núcleos, 12 núcleos, 16 núcleos, 24 núcleos, 48 núcleos, 72 núcleos, 96 núcleos, 144 núcleos.
Conectores: Conectores padrão LC, SC, ST, FC, E2000, MU, D4, Din, LX.5, SMA estão disponíveis
Também podemos kits de carcaça OEM em cores, cores de inicialização OEM e design personalizado para demanda especial
Aplicativo:
O cabo ideal para fiação vertical no edifício, especialmente adequado para a aplicação de espectrômetro de dispersão em eixo
