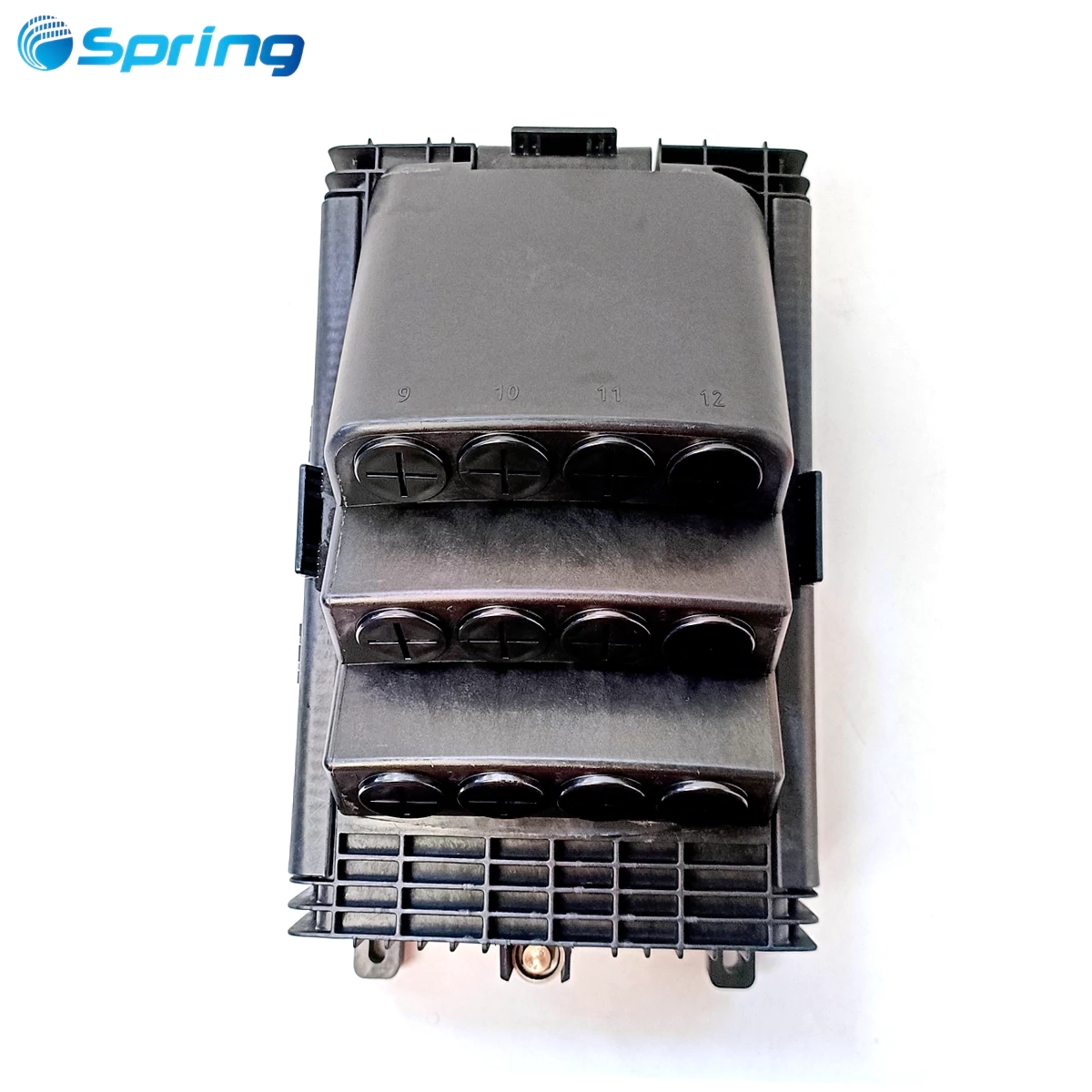

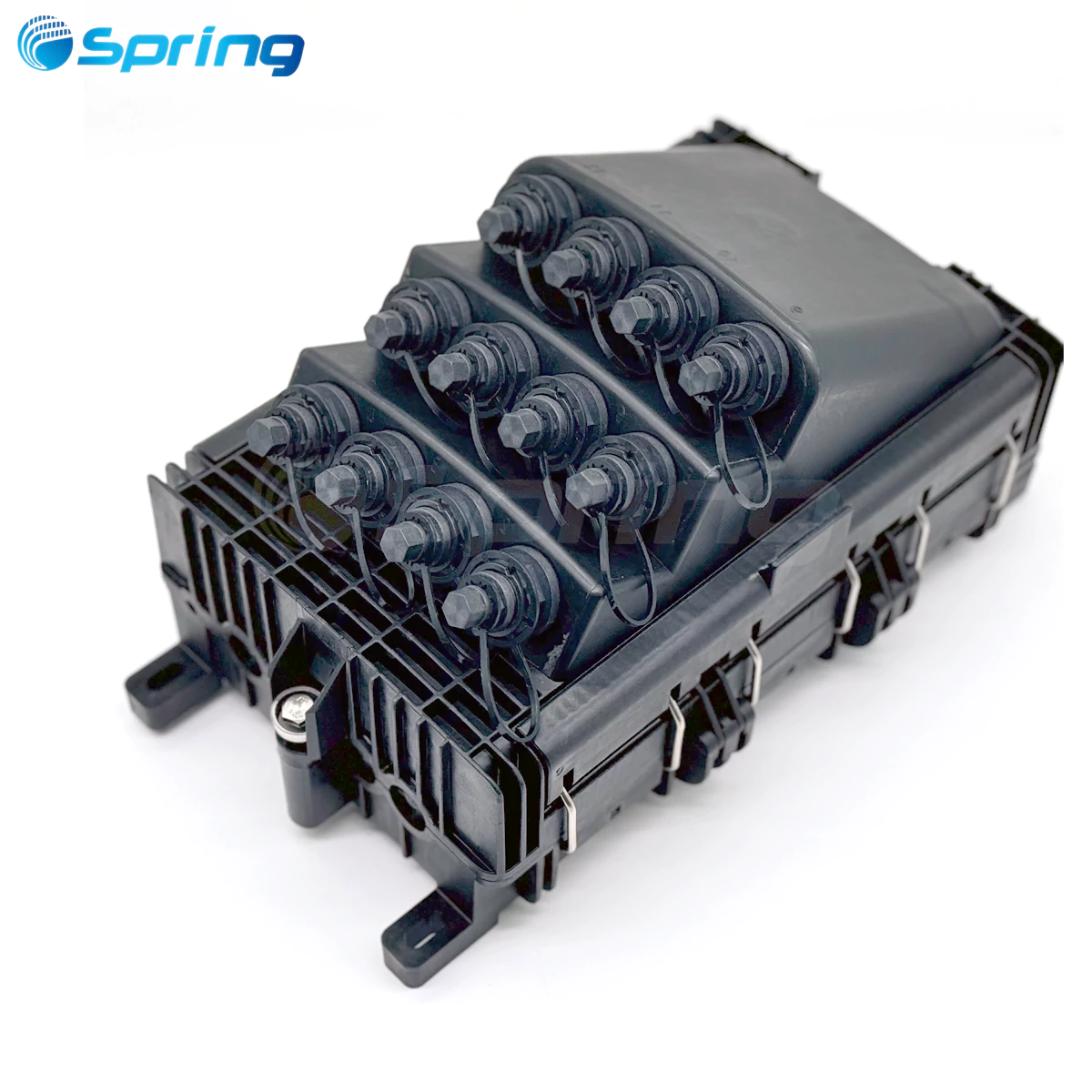

Gabinete de terminal óptico Mini{0}}OTE 300 – solução FTTH reforçada

Spring Optical Communication é um dos maiores e melhores gabinetes de terminais ópticos mini{0}}ote 300 – fabricantes e fornecedores de soluções FTTH reforçadas com vasta experiência. Bem-vindo ao comprar nossos produtos de alta qualidade ou vender no atacado nosso gabinete de terminal óptico mini{3}}ote 300 personalizado - solução ftth reforçada em estoque em nossa fábrica. Além disso, uma amostra grátis também está disponível, se necessário.

Visão geral do produto

Principais recursos

·Mini{0}}gabinete de terminal óptico OTE 300com 2 a 12 portas de adaptador DLX® reforçadas para conexões de cabo drop plug-e{3}}play

·Portas de entrada-seladas com gel (4 para extremidade; +1 para-linha) acomodam cabos expressos e ramificados de até ½" de diâmetro

·A tampa articulada re-acessível abre para acesso rápido durante instalação, serviço e manutenção

·Bandejas de emenda empilhadas-integradas (duas integradas-na fábrica) e bandeja de armazenamento de fibra, removíveis para operações simplificadas

·Suporta divisores instaláveis-em campo (1×2, 1×4, 1×8) e módulos CWDM compactos (2, 4, 8 canais)

·Disposições de aterramento de cabos blindados e roteamento racional de fibra com proteção mínima de raio de curvatura

·Compatível com Telcordia GR-771-CORE e padrões de terminais reforçados para desempenho ambiental e mecânico

Variantes de produto

As variantes compartilham entradas-seladas em gel, design articulado re-acessível, construção em PP, portas reforçadas e compatibilidade com-montagens múltiplas.

Configurações de porta: 2, 4, 6, 8 ou 12 portas DLX® reforçadas (tamanho-completo ou tamanho-mini)

Opções de divisor: Nenhum; taps/divisores{0}}instalados de fábrica (por exemplo, 1×2 com atenuação de 5 dB, 10 dB, 19 dB); campo-instalável 1×2/1×4/1×8

Opções CWDM: Módulos compactos-instaláveis ​​em campo (2/4/8 canais)

Tipo de adaptador: DLX® full-size ou mini endurecido (SC/APC); modelos selecionados suportam compatibilidade com Prodigy ou superTap

Configuração: Bunda ou-em linha; disposições de aterramento; kits de montagem externa

Todas as variantes mantêm capacidade máxima de emenda de 40 núcleos (reduzida para 26 com divisor/CWDM) e vedação de gel.

Aplicações do gabinete de terminal óptico Mini{0}}OTE 300

OGabinete de terminal óptico Mini-OTE 300é implantado como um ponto de acesso de usuário em redes FTTH{0}}ODN, servindo como um nó de terminação e distribuição para conexões de alimentação-para{2}}drop em ambientes de cabos drop reforçados.

As aplicações típicas incluem:

·Arquiteturas FTTH/FTTx que exigem conectividade reforçada plug-and{1}}play

· Instalações aéreas externas, postes, pedestais ou orifícios de inspeção expostos às intempéries

·Configurações de-passagem-média ou stub em redes de acesso

·Sites que precisam de-emendas, divisões e manutenção reacessíveis

Instalações do gabinete de terminal óptico Mini{0}}OTE 300

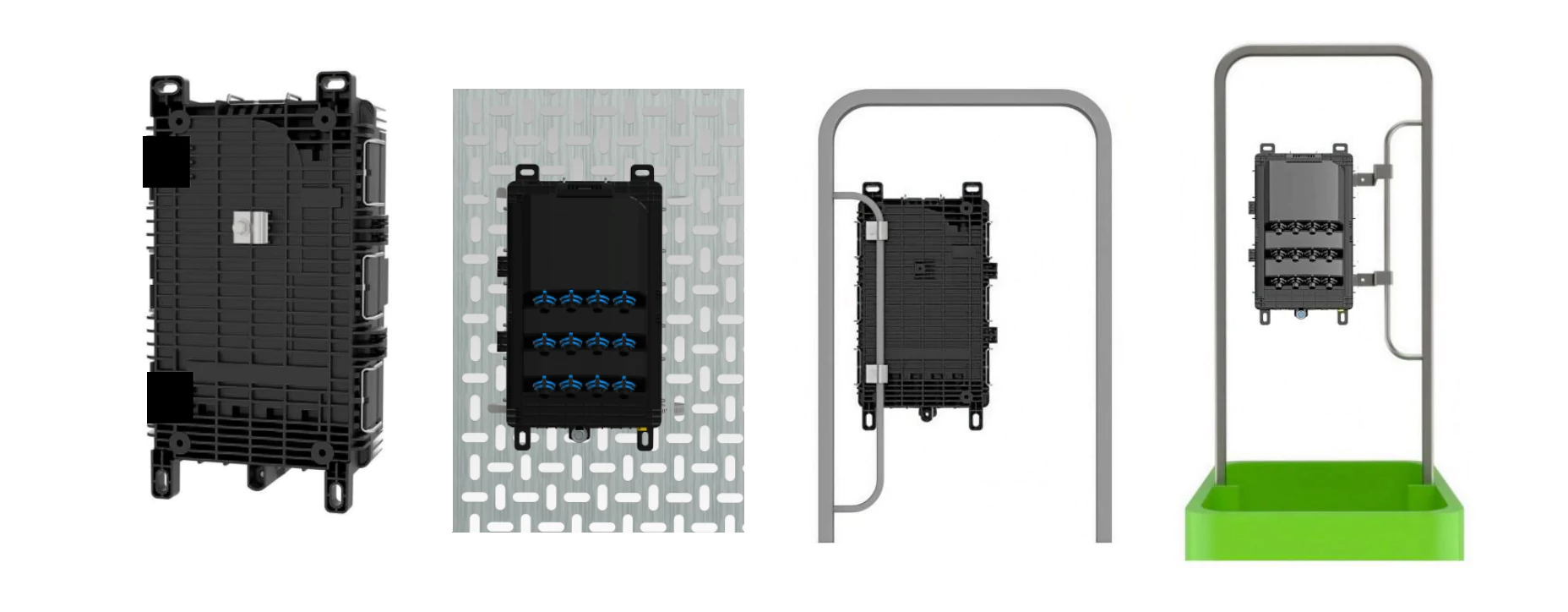

Para montagem em pedestal, monte o(s) suporte(s) de montagem na parte traseira da caixa. Monte em placa ou haste.

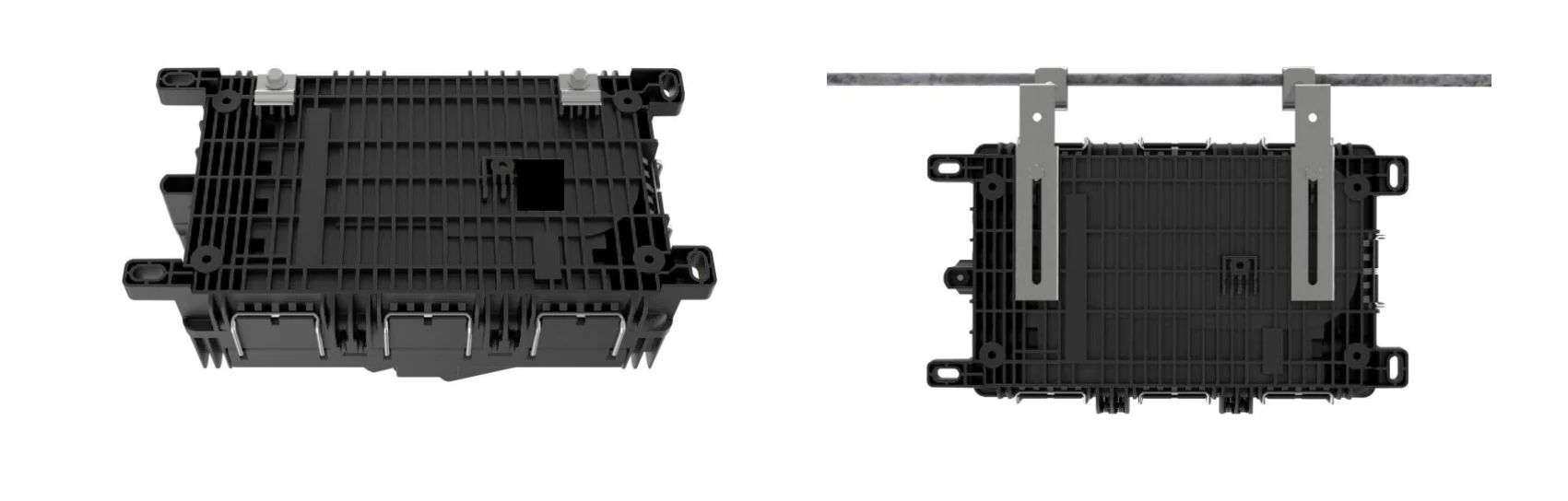

Para montagem de fios, monte grampos de fios ou suportes de montagem suplementares na parte traseira da caixa. Monte na linha.

Para montagem em poste, monte suportes de montagem suplementares na parte traseira da caixa e monte no poste.

Arquitetura de rede típica e roteamento de fibra

Em implantações de FTTH-ODN, oGabinete de terminal óptico Mini-OTE 300é posicionado ao longo de rotas de alimentação ou após divisores primários, suportando configurações de acesso-intermediário, passagem-, topo ou stub.

Descrição do roteamento de fibra-baseada em texto (configurações de topo/{1}}linha):

Cabo alimentador (até ½" de diâmetro) → Porta de entrada-selada com gel → Conjunto de hardware de retenção de cabo (fixado por encaixe e parafuso-) → Corte/aterramento do membro de resistência (cabos blindados)

Abertura da bainha (remoção de 55–56"): Tubo tampão/fita expostos → Fibras expressas roteadas para a bandeja de armazenamento (laço frouxo abaixo das bandejas)

Fibras para emendar: Marcadas (por exemplo, tubo tampão de 5 a 10", fita de 41 a 51"), separadas → Roteadas via bandeja de roteamento/ilhó (fixado com braçadeira de cabo) → De-desfiadas se a fita → Para a bandeja de emenda superior

Emenda: Realizada conforme prática padrão (mangas SMOUV); tampa protetora contra poeira substituída

Cabos drop: conectados através de portas DLX® reforçadas após divisão/emenda

Minimum bend radius: >30 mm mantidos por toda parte. Alívio de tensão por meio de hardware de retenção, fita de feltro/envoltório em espiral no tubo/fita central, braçadeiras de cabos e provisões de aterramento.

Vantagens do produto

OGabinete de terminal óptico Mini-OTE 300fornece capacidade escalonável (até 12 portas, 40 emendas) em um espaço compacto, suportando expansões futuras por meio de divisores-instaláveis ​​em campo e CWDM. A vedação em gel e as portas reforçadas garantem confiabilidade-de longo prazo em locais externos expostos.

Tampa articulada re{0}}acessível e bandejas removíveis aceleram a implantação em campo e a solução de problemas. A retenção, o aterramento e o roteamento integrados minimizam o hardware adicional, reduzindo o custo total de propriedade em implantações aéreas, postes, pedestais e manuais.

Perguntas frequentes

P:Para que é usado o gabinete de terminal óptico Mini{0}}OTE 300?

R: OGabinete de terminal óptico Mini-OTE 300foi projetado para emenda, terminação e distribuição de fibra em redes FTTH e FTTx. Funciona como um ponto de distribuição de acesso de assinante.

P: Que proteção ambiental a vedação em gel oferece?

R: A vedação em gel evita a entrada de umidade e poeira nas entradas dos cabos, permitindo a reentrada-sem ferramentas-sem compostos adicionais.

P: Quais opções de montagem são suportadas?

A: Instalações em parede, poste, pedestal, fio aéreo e furo de mão usando suportes/grampos incluídos ou opcionais.

P: O enterro direto é suportado?

R: Não; projetado para uso-acima do solo ou em buracos de mão. O enterro requer fechamentos subterrâneos dedicados.

P: Quais diâmetros de cabo são acomodados?

A: Alimentador/expresso de até ½" (13 mm); cabos drop planos normalmente de 5 mm.

P: Como a re-entrada e a manutenção são facilitadas?

A: A tampa articulada abre; as bandejas de emenda são empilhadas e removíveis sem desmontagem completa.

P: O que o diferencia dos gabinetes padrão?

R: As portas DLX® reforçadas permitem plug-and{1}}drops; entradas seladas-com gel e óptica de campo suportam configurações versáteis de FTTH.

Fabricante de gabinete de terminal óptico Mini{0}}OTE 300

· Fábrica verticalmente integrada para entrega e qualidade totalmente controláveis
· Ampla experiência em soluções de conectividade externa e design de componentes estruturais
· Prototipagem rápida + produção flexível de pequenos-lotes + fabricação em massa escalável
· Sistemas abrangentes de testes ópticos e mecânicos, em conformidade com os padrões CE, RoHS e IEC
· Histórico comprovado com operadoras internacionais de telecomunicações e integradores de sistemas

· 5-anos de garantia do produto e suporte técnico pós-venda ágil

Não oferecemos apenas produtos padrão; - nos especializamos em desenvolvimento personalizado, oferecendo um-ponto únicoSoluções de fibra óptica OEM/ODMpara clientes globais.

Embalagem e Transporte

Enviado como kit completo contendo todos os componentes listados na tabela de Especificações Técnicas acima.

Armazenamento: Condições secas; evite temperaturas/umidade extremas.

Transporte: Embalagem protetora contra impactos; adequado para logística de caminhão, ar e mar.

Precauções: Evite quedas, vibração excessiva e exposição à umidade durante o manuseio.

Guia de instalação

Para obter fichas técnicas detalhadas, desenhos CAD, relatórios de testes, amostras ou personalização-específica do projeto doGabinete de terminal óptico Mini-OTE 300, entre em contato com nossa equipe de engenharia com seus requisitos de rede para discussão.

Tag: gabinete de terminal óptico mini-ote 300

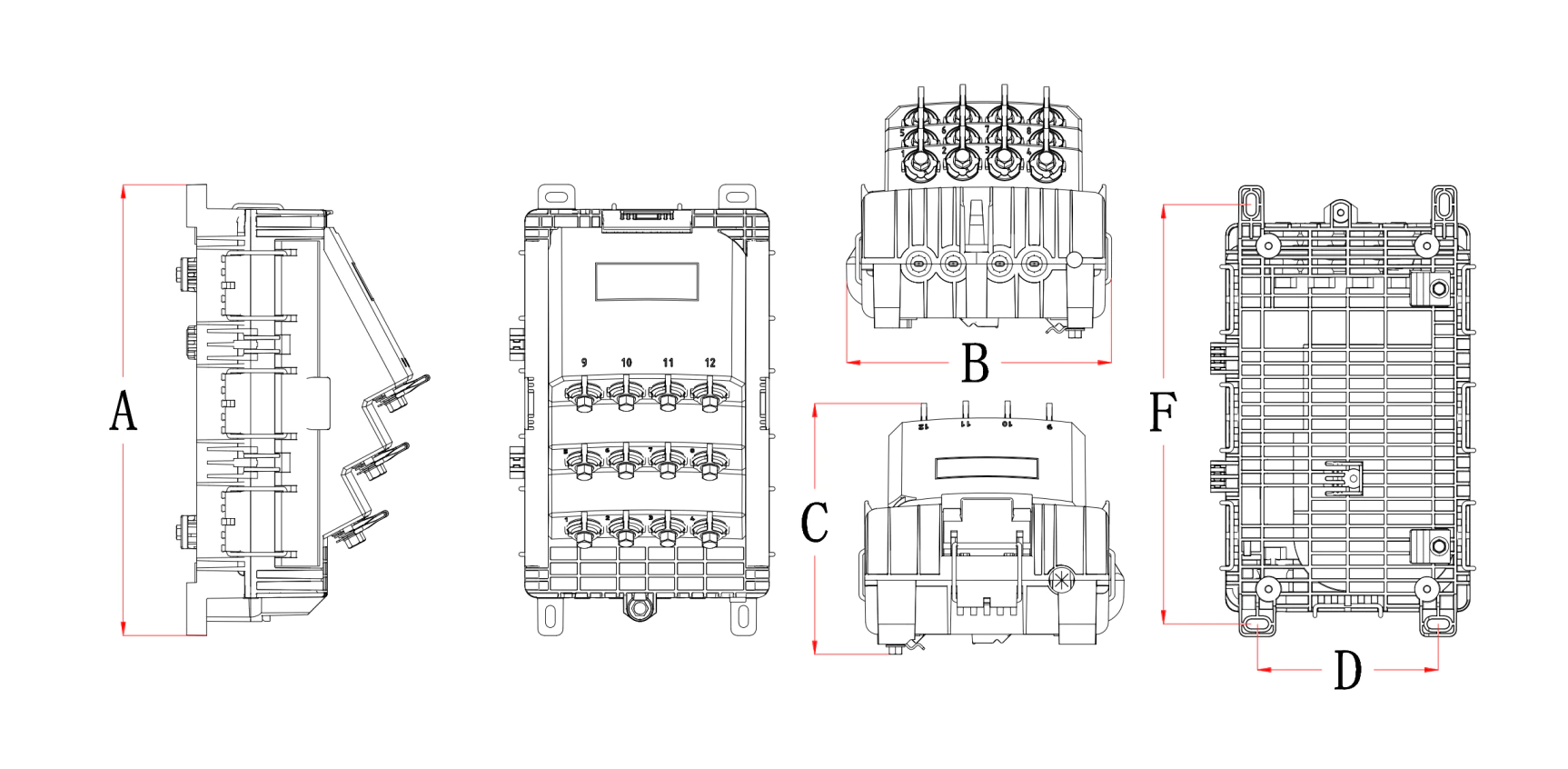

Especificações Técnicas
