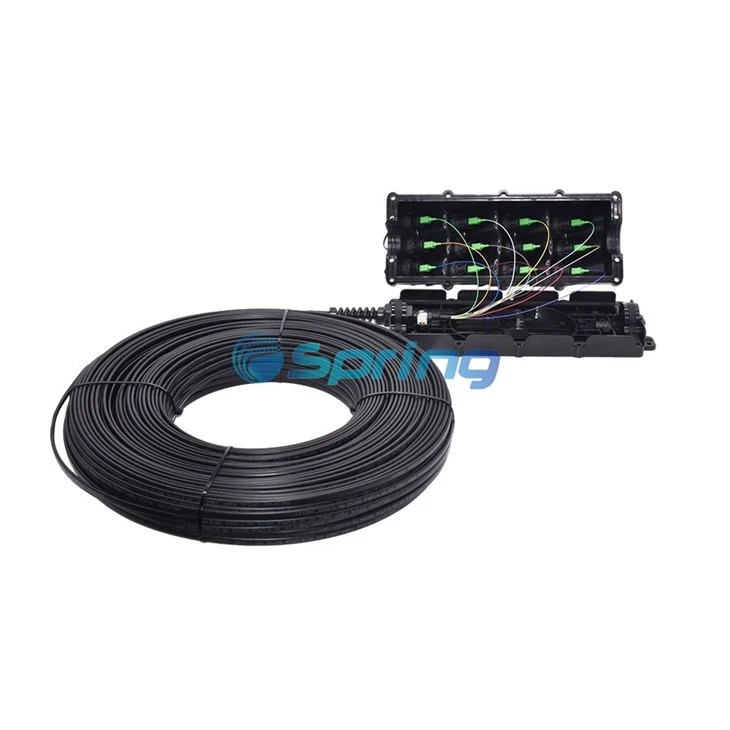

Terminais avaliados exteriores da fibra ótica de IP68 SuperTap para aplicações de FTTx

O Terminal Multiserviço incorpora adaptadores reforçados. Permitindo implantações rápidas em torre e FTTH, os MSTs são totalmente classificados como IP68 para suportar totalmente os rigores da implantação externa em todos os ambientes. Cada MST vem com montagem de fácil implantação, permitindo montagem em parede ou em poste.

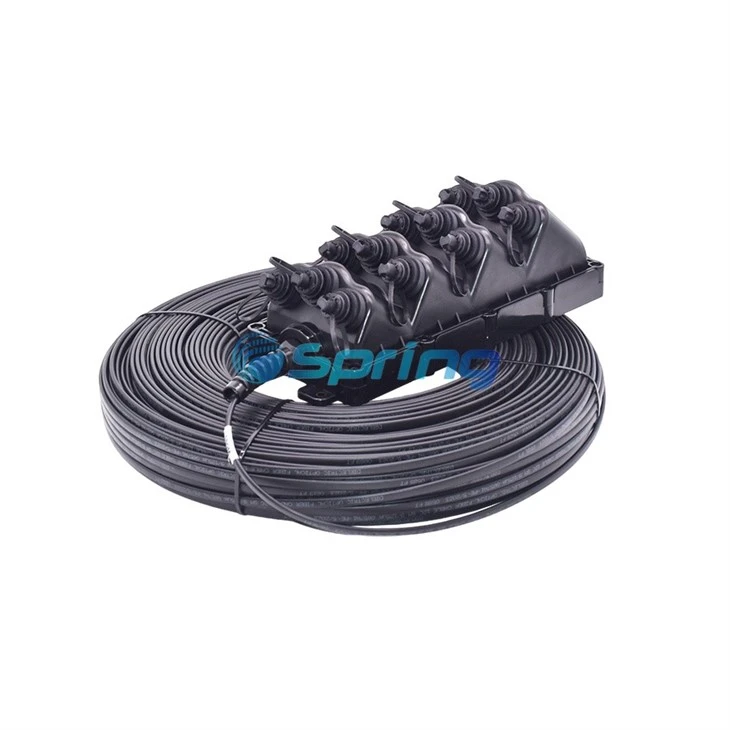

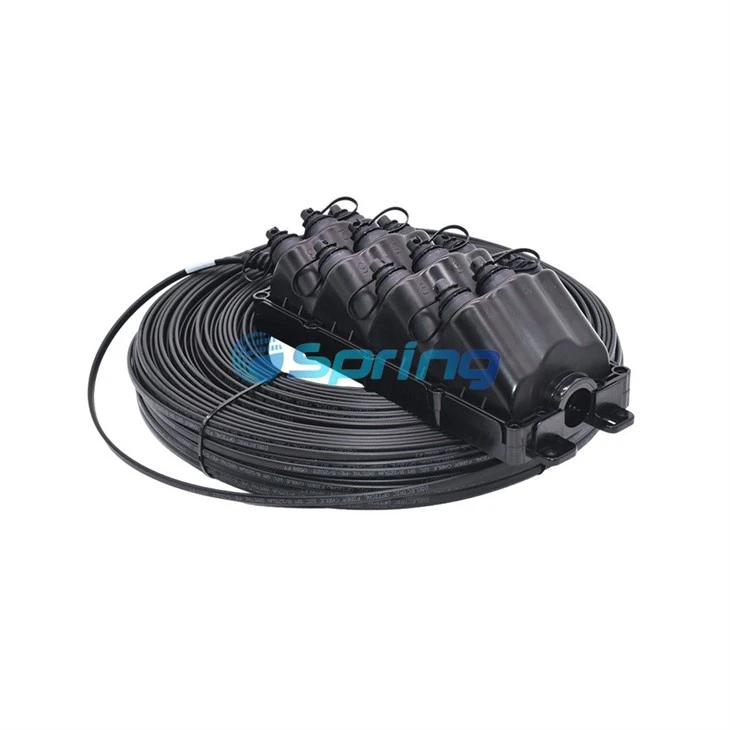

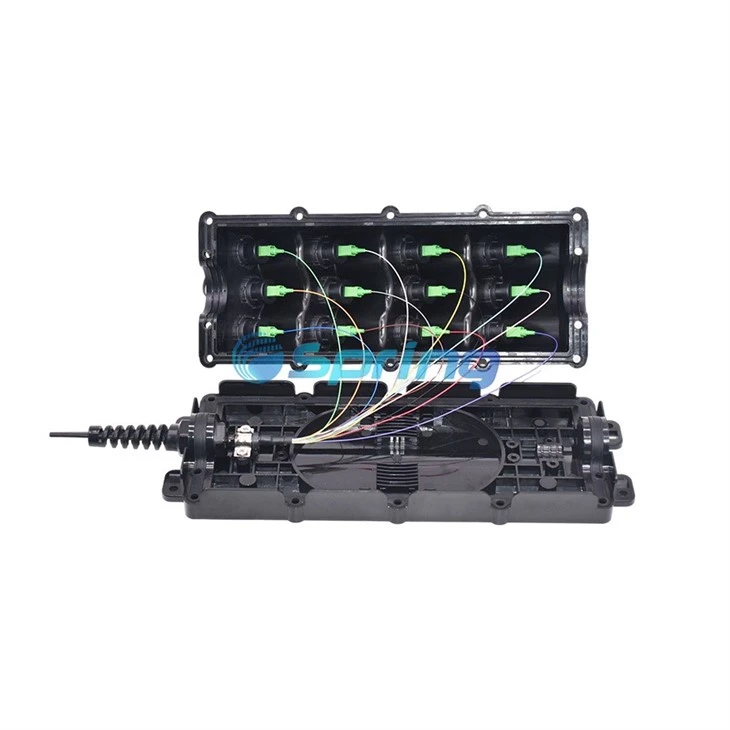

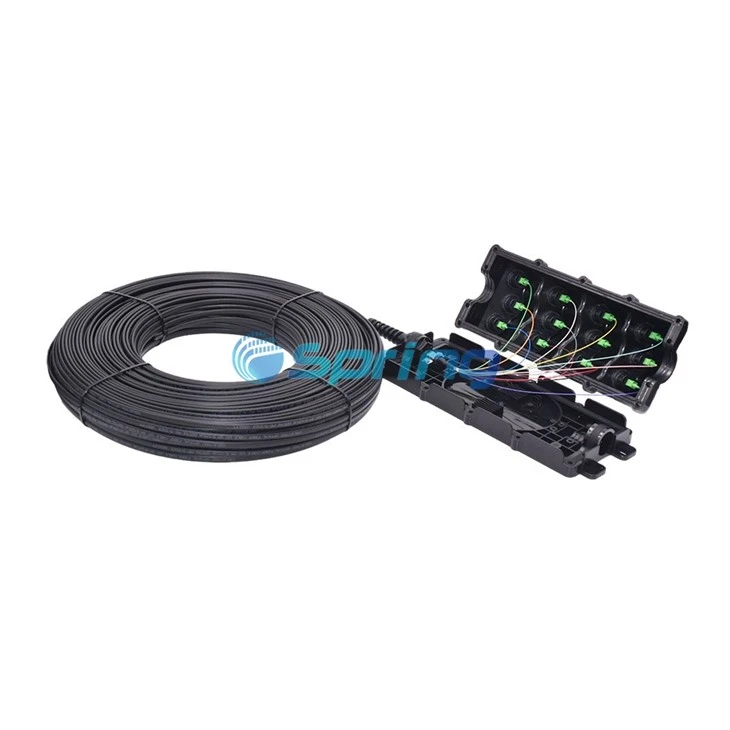

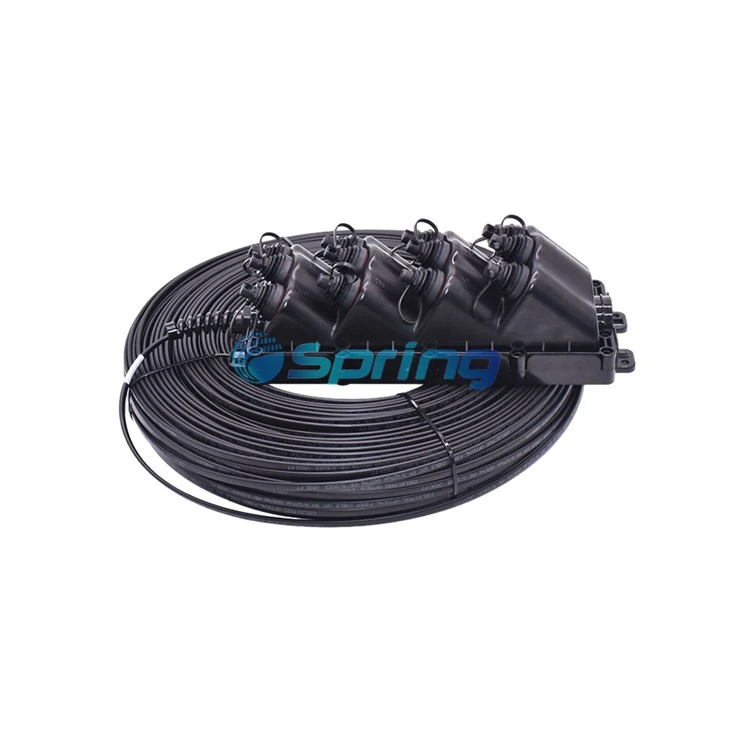

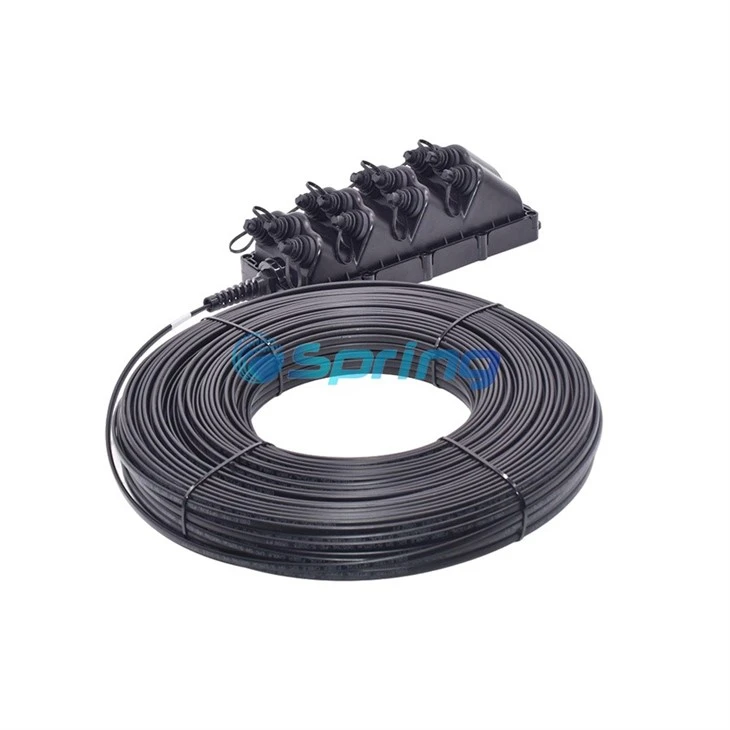

O MST consiste em um invólucro plástico de duas{0}}peças equipado com diversas portas ópticas. Um conjunto de cabo óptico anexado é conectado internamente às portas ópticas. O MST pode ser encomendado com quatro, seis, oito ou doze portas de fibra. As versões de quatro e oito portas do MST também podem ser encomendadas com divisores internos 1x4 e 1x8 para que uma única entrada de fibra óptica possa alimentar todas as portas ópticas.

O MST usa adaptadores reforçados para as portas ópticas. Um adaptador reforçado consiste em um adaptador SC padrão que é colocado dentro de um invólucro protetor. A caixa fornece proteção ambiental selada para o adaptador. A abertura de cada porta óptica é vedada com uma tampa roscada contra poeira que evita a entrada de sujeira e umidade. As portas ópticas MST aceitam cabos drop de assinante que terminam com conectores reforçados SC/APC. Um conector endurecido consiste em um conector SC padrão que é colocado dentro de um invólucro protetor.

Características:

• Cada caixa pode ser totalmente montada para reduzir a necessidade de abertura e abertura do campo no campo.
• Os conectores reforçados são terminados-de fábrica e selados ambientalmente para uso em implantações de cabos ópticos.
• As portas do adaptador plug{0}}and{1}}play garantem a instalação rápida do cabo na seção de acesso externo à planta da rede.
• Os terminais de serviço{0}}multiportas incorporam tecnologia de conector reforçado projetada para suportar o ambiente externo rigoroso da planta.
• Conectores de alto desempenho com classificação IP68, de alta qualidade e com terminação de fábrica.
• Escolha flexível de portas: 2, 4, 6, 8 terminais estão disponíveis.
• Tipo de suporte de montagem que permite uma ampla gama de opções de montagem.

Especificações:

Especificações do cabo:

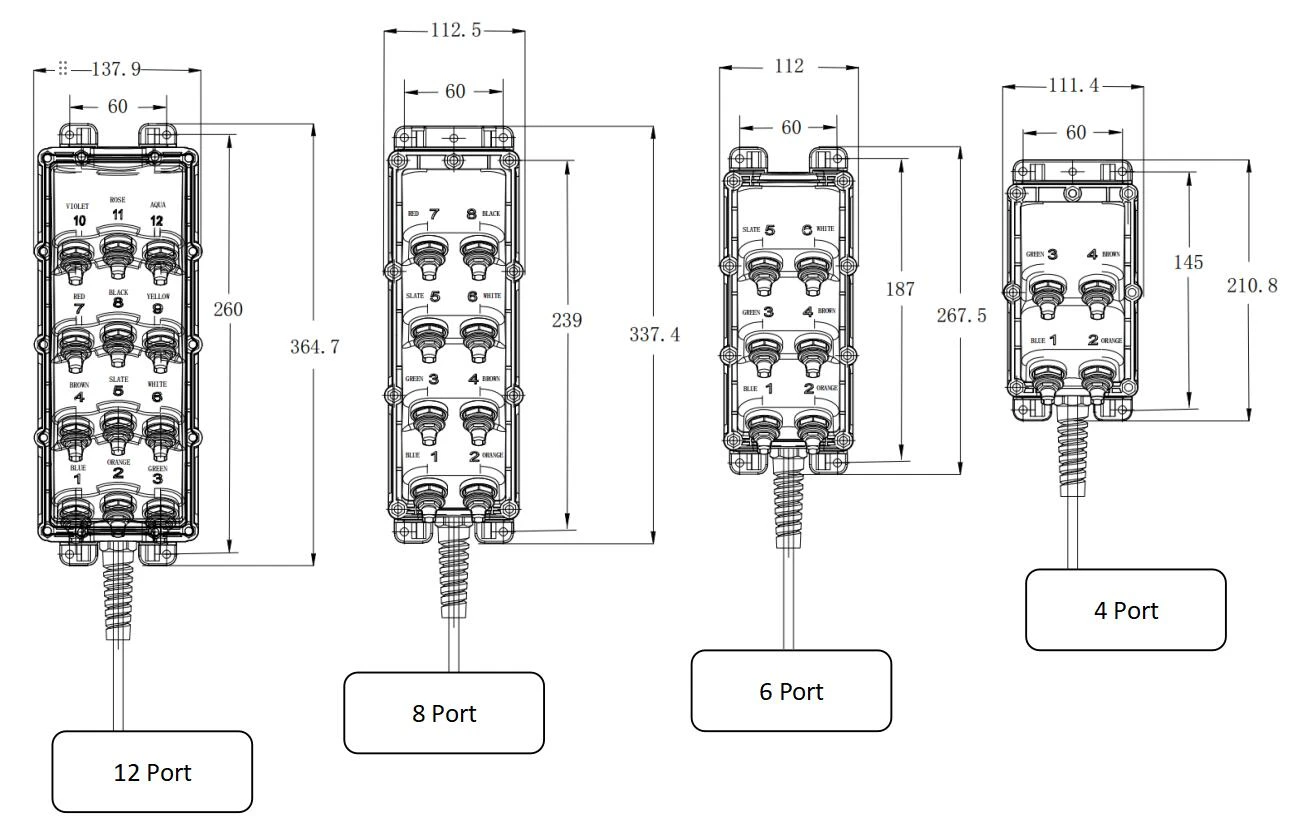

Tamanho:

Inscrições do MST:

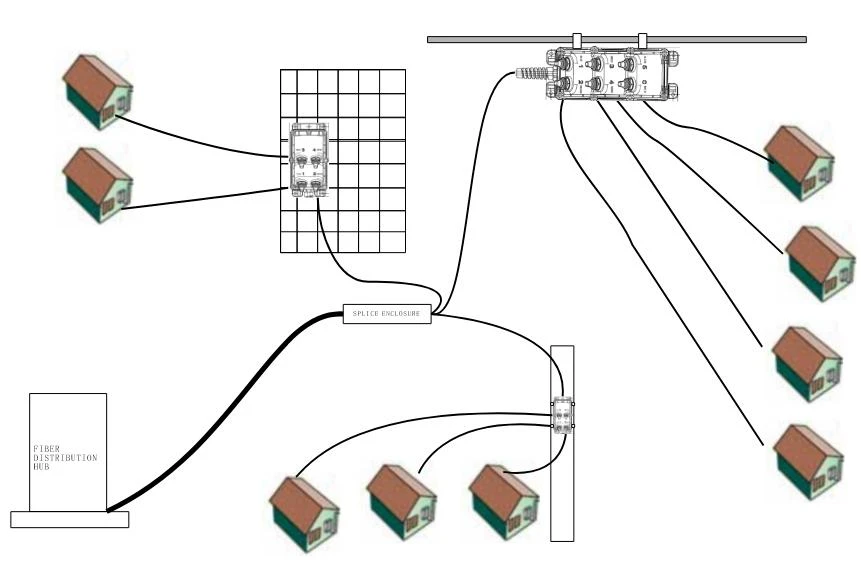

Em uma rede FTTP típica, o MST é instalado entre o Fiber Distribution Hub (FDH) e os assinantes conforme mostrado na Figura . Os cabos alimentadores de rede transportam os sinais ópticos da fonte de sinal para o FDH. No FDH, divisores ópticos são usados ​​para dividir os sinais ópticos para distribuição aos assinantes. Os cabos de distribuição transportam os sinais ópticos para os MST's que estão localizados em pontos que permitem a prestação do serviço a vários assinantes. Os cabos drop transportam os sinais ópticos de cada MST para os assinantes individuais.

O MST foi projetado para aplicações externas e pode ser instalado em um-orifício ou pedestal; montado em um poste ou cabo aéreo; ou preso a qualquer superfície plana. Um suporte de montagem universal está incluído em cada MST. O MST atende aos critérios ambientais especificados nas especificações referenciadas e pode suportar a exposição direta a temperaturas e umidade extremas, é resistente à penetração de água durante inundações ou chuvas fortes, e também é resistente a produtos químicos e à corrosão. Sob condições normais, o gabinete MST nunca deverá exigir desmontagem.

Informações gerais de instalação:

Configuração de fibra e porta

Dependendo da opção encomendada, o MST está equipado com duas, quatro, seis, oito ou doze portas ópticas. O número de cada porta é moldado no gabinete do MST. As fibras no cabo de distribuição são codificadas por cores-para corresponder às portas ópticas. A tabela lista o número da porta e a cor da fibra óptica associada para as diversas versões do MST.

Montagem dos Terminais Multifibra:

As seções a seguir descrevem as opções de montagem do MST e fornecem os procedimentos de instalação do MST.

Montagem em poste-(aérea) – O MST pode ser montado em um poste, conforme mostrado na figura.

1. Montagem em poste

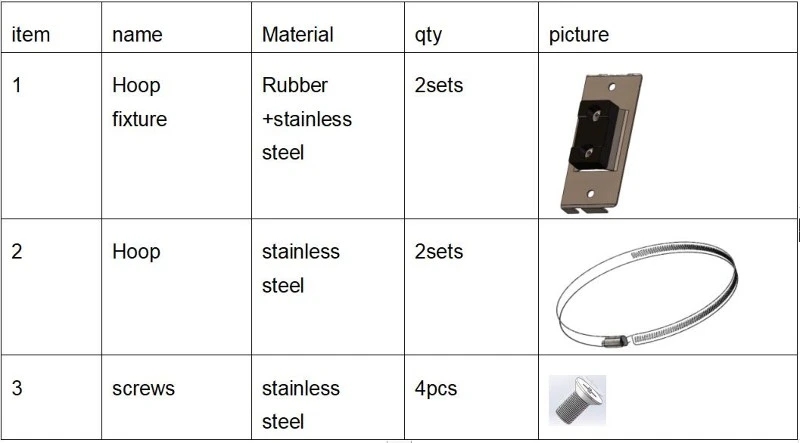

Acessórios para instalação em poste.

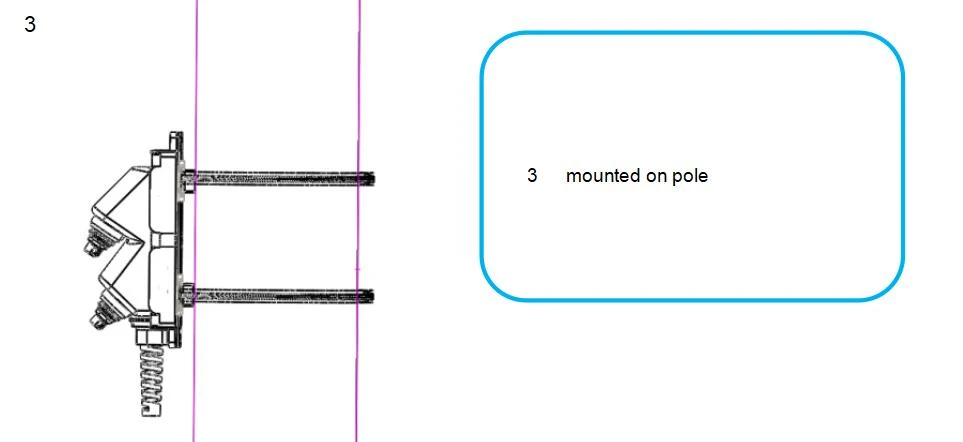

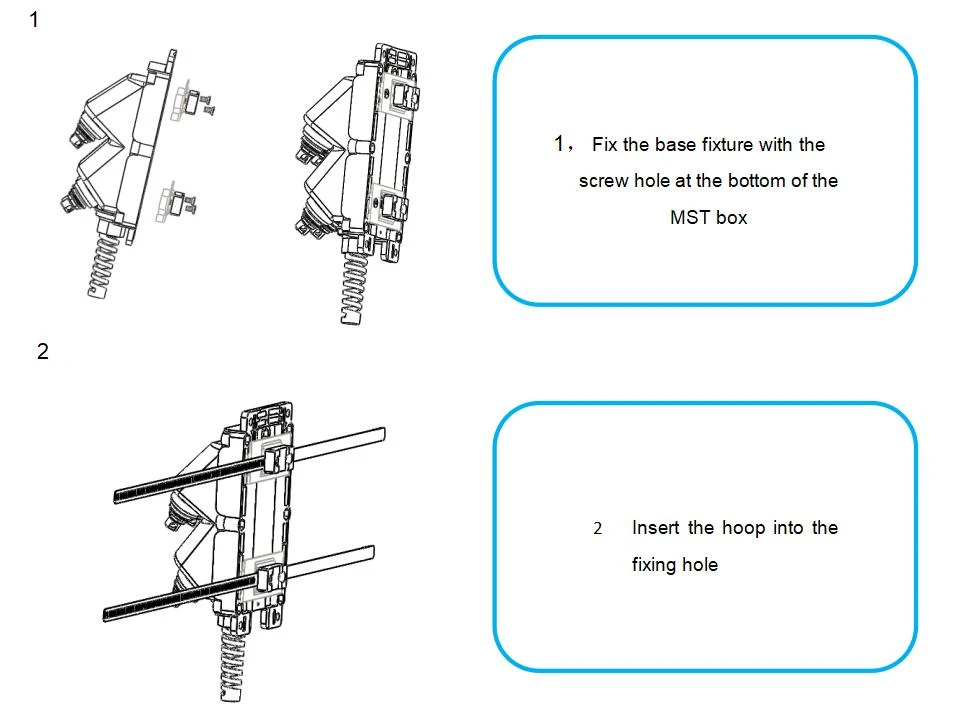

Etapas de instalação da montagem em poste.

2. Instalação aérea MST pode ser instalado em fio suspenso

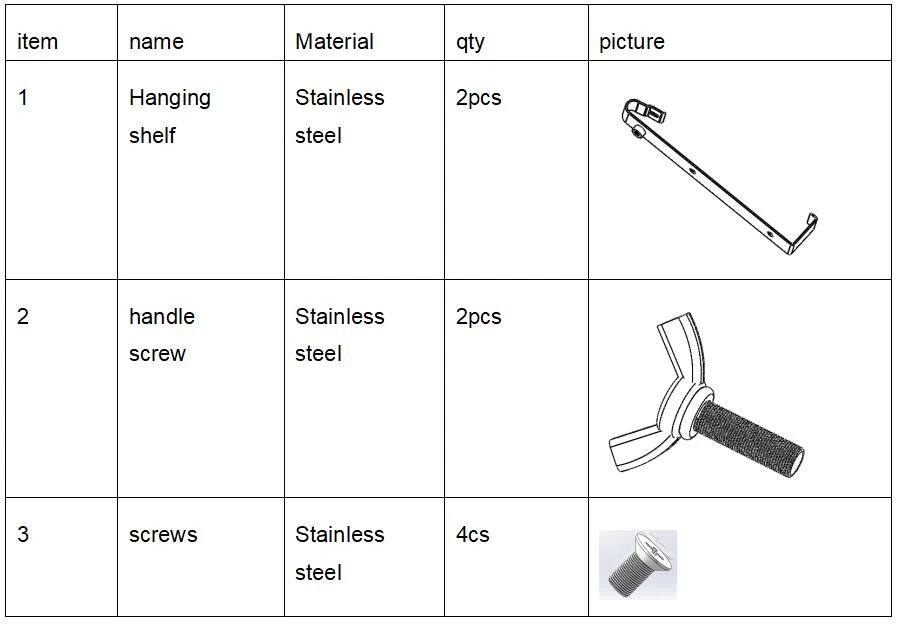

Acessórios para instalação aérea

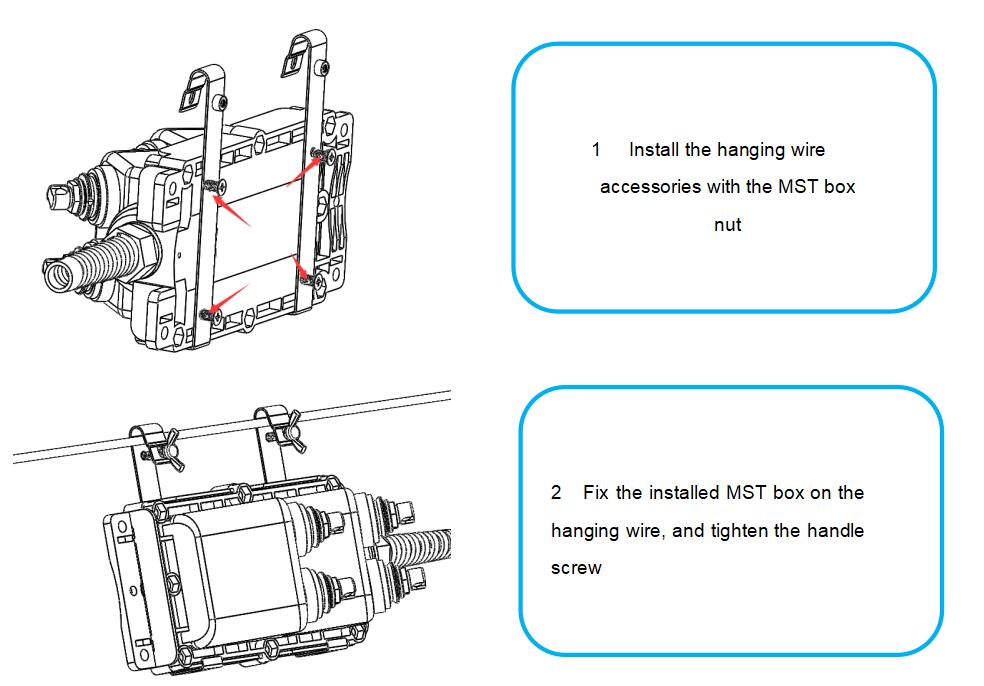

Etapas de instalação

3. Instalação de montagem em parede:

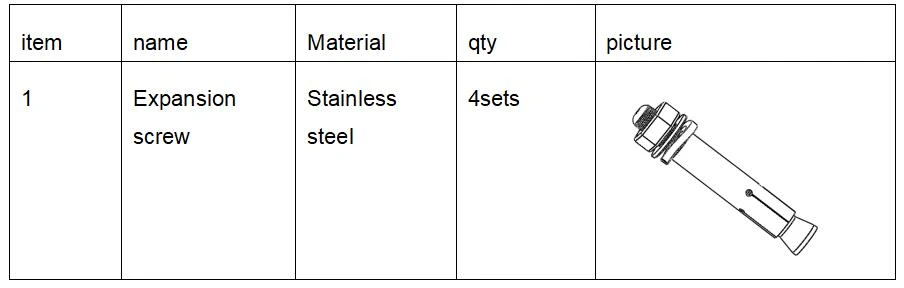

Acessórios de instalação na parede

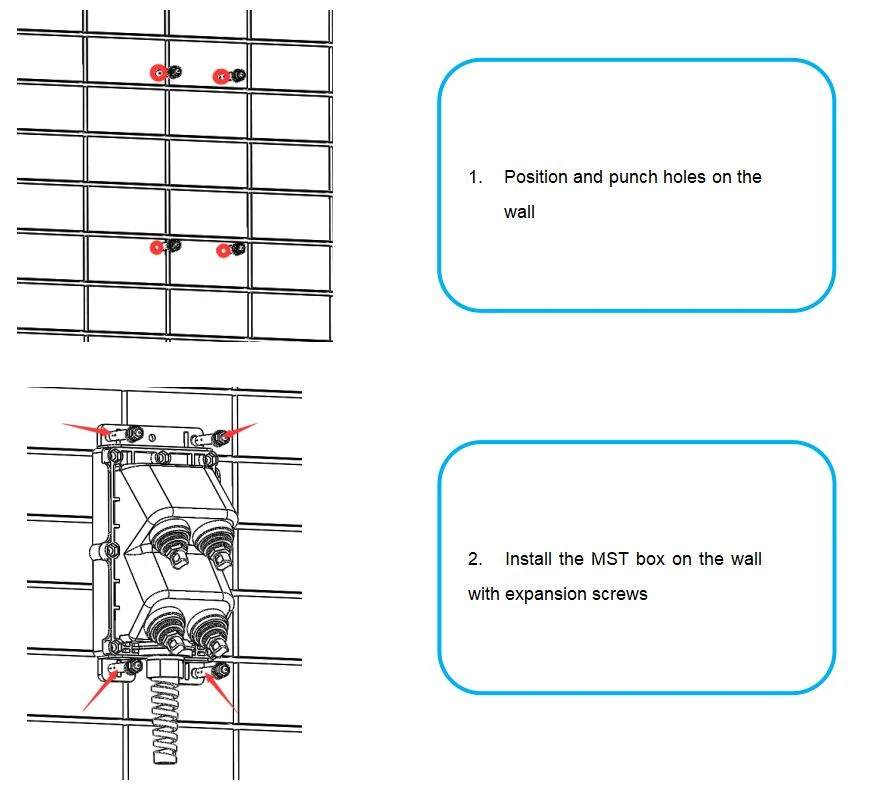

Etapas de instalação
