Na comutação de rede, uma variedade de soluções de conectividade estão disponíveis, incluindo transceptores ópticos emparelhados com cabos de fibra óptica, cabos ópticos ativos (AOC) e cabos de conexão direta (DAC). Os DACs podem ser categorizados em Cabos de Cobre Ativos (ACCs), Cabos Elétricos Ativos (AECs) e DACs passivos. Mas quais são exatamente essas soluções e quais são as diferenças entre elas?
Este artigo se aprofundará em suas definições, vantagens, cenários de aplicação e diferenças. Nosso objetivo é ajudá-lo a selecionar o esquema de conectividade-mais adequado e econômico para sua arquitetura de rede-especialmente em clusters de IA de alta-densidade e ambientes de GPU onde soluções AOC, DAC, ACC e AEC são implantadas com frequência.
Visão geral rápida:
DAC passivo:A opção mais econômica-e com menor{1}}latência, padrão para links curtos intra{2}}rack com menos de 3 metros.
ACC (cabo de cobre ativo):Utiliza um chip Redriver analógico para amplificação suave do sinal, estendendo o alcance do cobre em até 4 metros.
AEC (cabo elétrico ativo):Utiliza um chip Retimer digital com CDR, estendendo cabos finos de cobre até 7 metros com alta integridade de sinal.
AOC (cabo óptico ativo):Aproveita a fibra óptica multi-modo para alcances mais longos (até 100 m) com imunidade completa à interferência eletromagnética (EMI).

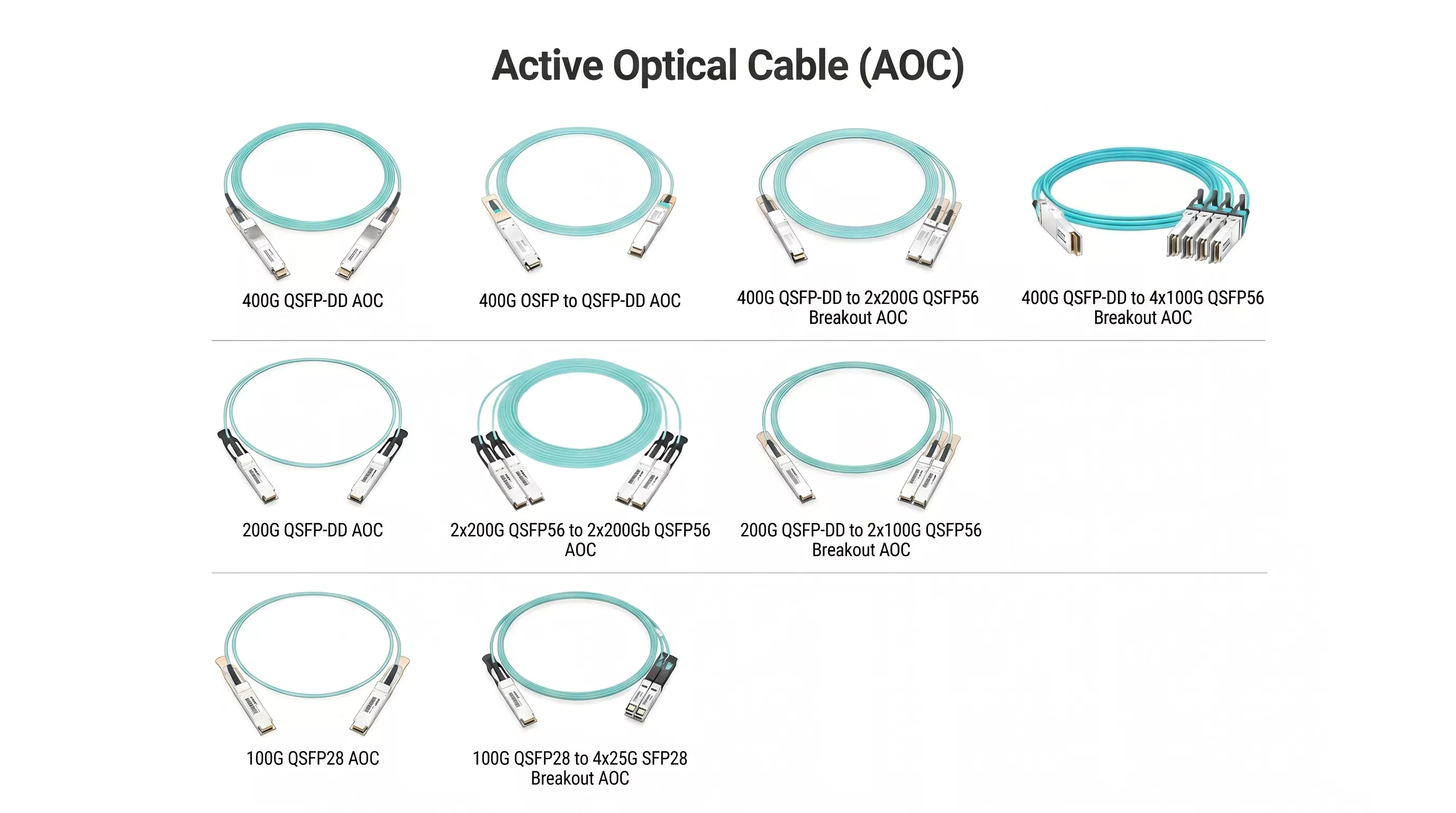

1. Visão geral do cabo óptico ativo (AOC)
UmCabo Óptico Ativo (AOC)integra conversores eletro-ópticos em ambas as extremidades com um comprimento fixo de fibra óptica, permitindo transmissão de dados de longa-distância, alta-velocidade e baixa{3}}potência. Ao integrar o transceptor óptico e a fibra óptica em uma estrutura unificada, os AOCs melhoram a qualidade e a confiabilidade do sinal, ao mesmo tempo que superam efetivamente as limitações de distância de transmissão e a atenuação de sinal comuns em cabos de cobre tradicionais.
Cada AOC contém dois transceptores ópticos integrados conectados via fibra óptica. Como os componentes internos do laser ficam completamente fechados dentro do invólucro do módulo durante a fabricação, o risco de contaminação da porta óptica durante a implantação em campo é minimizado, melhorando a confiabilidade geral. Além disso, os AOCs alcançam um equilíbrio ideal entre custo e desempenho, simplificando os componentes ópticos e omitindo a funcionalidade de Monitoramento de Diagnóstico Digital (DDM).
Principais vantagens dos AOCs
Os AOCs oferecem benefícios significativos, incluindo altas taxas de transmissão, alcance de longa-distância, baixo consumo de energia e formatos leves-fáceis de{2}}instalar. Isso os torna a escolha ideal para data centers e ambientes de computação de alto-desempenho (HPC). Em comparação com tecnologias volumosas baseadas em-cobre, os AOCs fornecem conectividade de alta-densidade em ambientes com espaço-com restrição de espaço, e sua imunidade inerente à interferência eletromagnética (EMI) ajuda a reduzir a perda de pacotes e aumentar a confiabilidade da transmissão. Consequentemente, os AOCs são particularmente{10}adequados para cenários de interconexão-cross rack dentro de clusters de data center.
Exemplo de aplicação:Uma arquitetura de rede que utiliza switches Cisco Nexus 3432D-S para as camadas Spine e Leaf, onde AOCs de 400G e AOCs de breakout de 400G-a 4x100G são implantados para interconexão de dispositivos.
Exemplo de aplicação:Aplicação de cabo óptico ativo (AOC) 400G QSFP-DD em interconexão de switch 400G
Desafios práticos de engenharia dos AOCs
Apesar dos benefícios notáveis, os AOCs apresentam certas compensações-operacionais. Primeiro, embora seu design integrado elimine a necessidade de limpeza de portas, ele apresenta uma limitação de manutenção: se um único módulo transceptor falhar, todo o conjunto de cabos deverá ser substituído, tornando-o menos conveniente do que transceptores conectáveis padrão-e-soluções de fibra. Em segundo lugar, a duração da transmissão de um AOC deve ser predeterminada antes do envio para a fábrica, não oferecendo flexibilidade para ajustes pós{5}}entrega.
Além disso, devido à complexidade do projeto de transmissão e conversão de sinal óptico, os AOCs são geralmente mais caros e consomem mais energia do que os DACs. Atualmente, como uma realidade de mercado em 2026, as características físicas do próprio conector OSFP,-sendo relativamente grande e pesado-tornam-no propenso a danos durante pulls de instalação densos. Portanto, esse formato não é ideal para a fabricação de AOC, e é por isso que os produtos 800G OSFP-a-OSFP ou 800G OSFP AOC raramente são vistos nos fornecedores ou no mercado comercial atualmente.
2. Cabo de conexão direta(DAC) Visão geral
A Cabo de conexão direta (DAC)é um cabo de cobre de alta-velocidade projetado especificamente para conexões-de curta distância em data centers, normalmente usado para conectar dispositivos de rede, como switches, servidores e matrizes de armazenamento. Com conectores elétricos fixos em ambas as extremidades, os DACs permitem transmissão de dados de baixa-latência e alto{4}}desempenho nativamente. Devido ao alto custo-e confiabilidade e confiabilidade, os DACs são padrão para cenários de interconexão dentro de 7 metros.
Esses cabos são classificados em tipos passivos e ativos. Para levar o cobre além dos seus limites físicos com taxas de dados mais altas,Cabos de Cobre Ativos (ACC)eCabos Elétricos Ativos (AEC)incorporar chips de condicionamento de sinal para melhorar ainda mais a integridade do sinal.
Como os DACs passivos não integram módulos de conversão eletro{0}}óptica internamente, eles oferecem uma vantagem de custo substancial. Suas extremidades utilizam conectores elétricos mecânicos simples, permitindo transmissão em alta-velocidade e mantendo os custos rigorosamente controlados. Nos data centers, os DACs geralmente são implantados para conexões de servidor-para{5}}Storage Area Network (SAN), bem como para interconexões de-switches-para{8}}roteadores de curto alcance.
Estudo de caso{0}}real: projeto de cluster HGX H100
Avaliação de Engenharia:Durante o planejamento arquitetônico de um cluster HGX H100 de 128-nós, as avaliações mostraram que a utilização de uma combinação de DACs de cobre passivos para links localizados e transceptores ópticos de{3}modo único para alcances mais longos-em vez de uma configuração uniforme de transceptor multi-modo reduziu os custos totais de aquisição de interconexão emaproximadamente 35%.
2.1. Vantagens dos DACs em clusters de GPU de grande-escala
Desempenho-de alta velocidade:Os DACs suportam taxas de transferência de dados de até dezenas de Gbps por via, fornecendo alta largura de banda e rápida troca de dados em distâncias curtas, superando o desempenho das soluções tradicionais de cobre legadas.
Eficiência-de custo:Em comparação com soluções completas de transceptores ópticos, os DACs são significativamente mais econômicos, tornando-os a escolha ideal para interconexões de curto-alcance e alta-velocidade.
Baixo consumo de energia:Os DACs operam em temperaturas mais baixas e consomem muito menos energia do que as alternativas ópticas, alinhando-se às iniciativas de eficiência energética-do data center. Por exemplo, um switch Quantum{5}}2 InfiniBand consome 747 W ao utilizar DACs, enquanto o mesmo switch consome até 1.500 W quando configurado com transceptores ópticos multimodo.
Dissipação e estabilidade de calor eficientes:A estrutura física de cobre proporciona excelente dissipação térmica, reduzindo riscos de superaquecimento e melhorando a estabilidade do sistema. Os DACs são mais robustos e duráveis que os transceptores ópticos, mitigando efetivamente problemas comuns-relacionados à fibra, como instabilidade de sinal, picos de latência e falhas estruturais. Como eles transmitem sinais elétricos diretamente sem sobrecarga de conversão, eles fornecem valor crítico em clusters de GPU de grande-escala que exigem baixa latência e baixas taxas de falha.
Benefícios de implantação e manutenção:Os DACs eliminam a necessidade de infraestrutura complexa de fibra óptica, simplificando o processo de implantação e reduzindo os custos de cabeamento. Sua durabilidade e simplicidade plug{1}}and{2}}minimizam ainda mais a complexidade de manutenção em ambientes de alta-densidade, reforçando a estabilidade geral da rede. Consequentemente, eles são cada vez mais adotados em clusters de GPU de grande-escala como uma solução vital para dimensionar o desempenho e, ao mesmo tempo, manter a eficiência de custos.
2.2. Desvantagens dos DACs
Distância de transmissão limitada:Restrita pelas propriedades físicas do cobre em altas frequências, a distância efetiva de transmissão dos DACs passivos é curta (normalmente não excedendo 7 metros e limitando-se a 2–3 metros em 800G), tornando-os incapazes de atender às necessidades de conectividade de longa-distância.
Falta de flexibilidade:Em comparação aos cabos de fibra óptica, os DACs de alta-velocidade são mais espessos, mais rígidos e têm um raio de curvatura maior, tornando o gerenciamento de cabos altamente desafiador em ambientes de data center densos e com rotas precisas, o que pode afetar potencialmente a organização do fluxo de ar.
Suscetibilidade à EMI:Como dependem de condutores de cobre para transmissão, os DACs são mais vulneráveis à interferência eletromagnética (EMI) e diafonia em ambientes de alta-densidade repletos de equipamentos eletrônicos, o que pode reduzir a estabilidade do sinal e a integridade dos dados.
Para superar essas limitações dos DACs passivos, surgiram as tecnologias Active Copper Cable (ACC) e Active Electrical Cable (AEC), que são detalhadas nas seções a seguir.
2.3. Diferenças entre AOC e DAC
AOCs e DACs compartilham os mesmos formatos e interfaces elétricas em suas extremidades,-como padrões SFP, QSFP e OSFP,-garantindo compatibilidade perfeita com componentes do sistema, como switches e placas de interface de rede (NICs).
No entanto, olhar dentro do conector revela duas arquiteturas totalmente diferentes. Um AOC integra chips de conversão eletro{1}}óptica dentro do módulo, incluindo unidades de relógio e recuperação de dados (CDR), retemporizadores de reconstrução de sinal ou unidades de caixa de engrenagens, juntamente com lasers e fotodetectores (PD) para modular sinais elétricos em sinais ópticos para transmissão.
Por outro lado, um DAC é um meio de cobre passivo composto de cabos coaxiais diferenciais de alta-velocidade (cabos biaxiais/twinax) soldados diretamente aos conectores do módulo. Ele alcança transmissão direta-a{3}}de sinal elétrico de ponta a ponta por meio de camadas de blindagem e revestimentos externos, ignorando completamente qualquer processo de conversão de sinal.
3. Análise de Cabos de Cobre Ativos: ACC vs AEC
Os cabos passivos de conexão direta (DACs passivos) são cruciais há muito tempo em data centers devido ao baixo consumo de energia e à -eficiência de custo-, mesmo com velocidades de até 800 G. No entanto, à medida que as taxas de dados aumentam, a distância efetiva de transmissão do cobre passivo diminuiu, atualmente limitada a cerca de 3 metros em 800G. A tendência de o número de canais aumentar de 4 para 8 pistas também levou a diâmetros de cabos mais grossos, complicando o gerenciamento de cabos e o fluxo de ar dentro dos gabinetes de servidores.
Embora os AOCs sejam recomendados para cenários-de longo alcance, seu alto consumo de energia e custo os tornam menos que ideais para links-de médio alcance. Isto impulsionou o desenvolvimento deCabos de Cobre Ativos (ACCs)eCabos Elétricos Ativos (AECs), fornecendo uma solução mais equilibrada para transmissão-de média distância.
3.1. Diferenças de arquitetura técnica: AEC vs ACC
A variação funcional entre um AEC e um ACC depende de eles usarem uma arquitetura de chipset analógica ou digital dentro do invólucro do conector:
Cabos de Cobre Ativos (ACC):Os ACCs utilizam umRedirecionadorarquitetura de chips. Eles realizam aprimoramento de sinal na extremidade de recepção usando a tecnologia de Equalização Linear de Tempo Contínuo (CTLE). Essencialmente, um ACC funciona como um amplificador de sinal analógico.
Cabos Elétricos Ativos (AEC):AECs implementam um sistema digital mais sofisticadoRetemporizadorarquitetura de chips. Eles realizam amplificação e equalização de sinal nas extremidades de transmissão e recepção. Ao integrar a tecnologia Clock and Data Recovery (CDR) para mitigar completamente o jitter do sinal, os AECs oferecem integridade de sinal superior e qualidade de transmissão de dados muito mais limpa.
Embora AECs e ACCs pertençam à família de cabeamento de cobre ativo, suas capacidades são diferentes. Embora o ACC se concentre principalmente na amplificação do sinal analógico, os AECs combinam a amplificação com a tecnologia CDR para suprimir eficazmente o jitter do sinal. Apoiados por chips Retimer e suporte para Forward Error Correction (FEC), os AECs alcançam distâncias de transmissão mais longas e altamente confiáveis (até 5–7 metros), tornando-os adequados para aplicações altamente exigentes.
Além disso, diferentemente dos cabos de cobre tradicionais que sofrem graves perdas de radiofrequência (RF) devido ao efeito pelicular, os AECs aproveitam a tecnologia portadora de alta-frequência para minimizar as perdas de transmissão. Isso permite que o AEC use bitolas de fio de cobre muito mais finas do que os DACs passivos (por exemplo, usando 32AWG em vez do volumoso 26AWG), resultando em um conjunto de cabos quase tão fino e leve quanto um AOC. Isso simplifica significativamente o gerenciamento de cabos do rack e otimiza o fluxo de ar térmico.
A principal compensação-é a energia: embora os DACs passivos exijam 0 W, um AEC consome um orçamento de energia modesto (
≈ 6W - 12W total por conjunto de cabo). Enquanto isso, os DACs passivos continuam sendo altamente vantajosos para conexões-de curto alcance (2–3 metros) porque são mais acessíveis e não exigem energia, o que os torna ideais para ambientes-sensíveis à energia.
3.2. Matriz de comparação de parâmetros técnicos
A tabela a seguir compara as principais métricas de desempenho, físicas e financeiras em todas as quatro variantes de interconexão de alta-velocidade:
| Parâmetro Técnico | DAC passivo | ACC (Cobre Ativo) | AEC (Elétrica Ativa) | AOC (Óptico Ativo) |
| Meio de Transmissão | Cobre (biaxial) | Cobre (biaxial) | Cobre (biaxial) | Fibra óptica-multimodo |
| Silício Interno | Nenhum (passivo) | Redriver (EQ analógico) | Retemporizador (com CDR) | Motores-eletro-ópticos e CDR |
| Modo de processamento de sinal | Passagem nativa- | Aumento de forma de onda analógica | Remodelagem digital e{0}reclocking | Modulação-eletro-óptica |
| Alcance máximo (Era 800G) | ≈ 2M - 3M | ≈ 3M - 4M | ≈ 5M - 7M | ≈ 30M - 100M |
| Medidor Físico/Peso | Grosso, rígido e pesado | Espessura/peso médio | Ultra-fino e leve | Pegada mais fina e leve |
| Consumo de energia | 0W | Baixo (≈<2W per end) | Moderado (≈ 6W - 12W total) | Alto (≈ 2W - 4.5W por extremidade) |
| Resiliência EMI | Vulnerável a diafonia | Vulnerável a EMI-de alta frequência | Alta resiliência (via Retimer) | Imunidade Completa |
| Orçamento de Custo Relativo | Mais baixo (1×) | Baixo-Médio (≈ 1,5× - 2×) | Equilibrado (≈ 2,5× - 3.5×) | Prêmio (≈ 4× - 5×) |
| Slot de rede AI principal | Servidor intra{0}}rack-para-ToR | Racks adjacentes-de alta densidade | Estruturas de switch entre-racks | Cross-POD, Spine-para-backend de folha |
4. Perguntas frequentes sobre cabeamento de data center de IA
Por que o DAC passivo é preferível ao AOC em configurações de GPU intra{0}}rack?
Os DACs passivos são preferidos para conexões de servidor-para{1}}ToR dentro de um único rack devido à latência quase{2}}zero, ao menor custo absoluto e ao consumo zero de energia. Em clusters enormes onde a infraestrutura de rede pode consumir até 30% da energia total do cluster, economizar de 5 a 10 W por cabo em milhares de nós reduz drasticamente as despesas operacionais (OPEX) e a sobrecarga de resfriamento.
O que torna o AEC uma alternativa melhor do que o ACC para redes de IA 800G?
Em velocidades de 800G, a atenuação do sinal sobre o cobre é muito severa para que os Redrivers analógicos básicos (ACCs) possam ser reparados de forma limpa. Os AECs, por meio de seus chips Retimer digitais e da tecnologia Clock and Data Recovery (CDR), reconstroem completamente o sinal digital enquanto eliminam o jitter. Isso permite que os AECs alcancem alcances mais longos (até 7 m) e usem os perfis de fio ultra{4}}finos necessários para malhas de switch modernas de alta-densidade.
Posso combinar fatores de forma OSFP e QSFP-DD usando esses cabos?
Sim. Tanto os DACs quanto os cabos ativos (AEC/ACC) podem ser fabricados como conjuntos híbridos ou breakout (por exemplo, OSFP de porta dupla-de 800G para 2x QSFP-DD de 400G). Essa flexibilidade modular é amplamente utilizada ao conectar modernos switches de malha AI 800G a SmartNICs 400G legados ou servidores de aceleração.
5. Conclusão
Nenhuma solução única de interconexão é aplicável a todos os cenários de implantação. Os data centers modernos de IA-particularmente em{2}}arquiteturas de rede de cluster de GPU de grande escala-geralmente dependem de uma implantação híbrida destas quatro tecnologias:
DACs, ACCs e AECsfuncionam como interconexões principais para escalonamento horizontal, usadas para interconexões de alta-velocidade e-de curto{2}}a{3}}médio{4}}alcance em racks de computação individuais e entre linhas adjacentes.
AOCs (e óptica conectável)formam os principais links verticais da estrutura da rede, responsáveis por conectar PODs de cluster separados, backplanes de armazenamento de alta{0}velocidade ou roteamento entre diferentes andares de instalações.
A compreensão de seus princípios técnicos subjacentes, prós e contras e estruturas de custos capacita os arquitetos de rede a construir redes de interconexão balanceadas e altamente otimizadas, adaptadas a requisitos específicos de distância, largura de banda, térmicos e orçamentários.
