Os edifícios empresariais modernos estão enfrentando um rápido aumento na demanda de largura de banda devido ao crescimento da computação em nuvem, dos dispositivos IoT, dos aplicativos de vídeo de alta-definição e das tecnologias sem fio avançadas, como Wi-Fi 6, Wi-Fi 6E e redes emergentes Wi-Fi 7.
À medida que o cabeamento horizontal evolui do tradicionalEthernet 1Gpara2,5GBASE-T, 5GBASE-T e 10GBASE-T, ocabeamento de backbone de fibraque conecta andares de edifícios, salas de rede e switches de agregação devem ser dimensionados adequadamente.
Hoje, muitas organizações implantamRedes backbone de fibra 40G e 100G, enquanto novos projetos de infraestrutura já preparamfuturas atualizações ópticas de 400G e 800G.
Na Spring Optical, oferecemos alta-densidadeSoluções de cabo tronco MPO/MTPprojetado para data centers, edifícios empresariais, redes de telecomunicações e implantações de FTTH. Nossa infraestrutura de backbone pré{1}}terminada permite instalação rápida, baixa perda de inserção e migração simplificada de10G a 100G e além.
Principais conclusões
Cabeamento de backbone de fibraconecta salas de equipamentos e salas de telecomunicações dentro de redes prediais.
A infraestrutura empresarial moderna exige cada vez maisVelocidades de backbone de fibra 40G e 100G.
Cabos tronco MPO/MTPpermitem transmissão de fibra paralela de alta-densidade para arquitetura de backbone.
Fibra multimodo OM4 e OM5são amplamente usados para construção de redes de backbone de alta-velocidade.
A infraestrutura de backbone MPO pré{0}terminada simplifica a instalação e oferece suporte a futurasAtualizações de 400G.
O que é cabeamento de backbone de fibra em redes prediais?
Cabeamento de backbone de fibraé a infraestrutura óptica-de alta capacidade que interconecta os principais pontos de distribuição de rede dentro de um edifício.
Normalmente conecta:
Sala de Equipamentos (ER)
Conexão cruzada-principal (MC)
Salas de Telecomunicações (TR)
Ao contrário do cabeamento horizontal que conecta dispositivos finais,construir redes de backbone de fibra agregar tráfego de múltiplos switches de acesso e pontos de acesso sem fio.
As principais funções do cabeamento de backbone de fibra incluem:
Conectando salas de rede em vários andares
Agregando tráfego de redes horizontais
Compatível com transmissão Ethernet-de alta velocidade
Fornecendo infraestrutura escalonável para atualizações futuras
Como as redes backbone transportam tráfego agregado, elas devem suportarlargura de banda significativamente maior do que sistemas de cabeamento horizontal.
Por que o cabeamento de backbone de fibra deve exceder as velocidades de rede horizontais

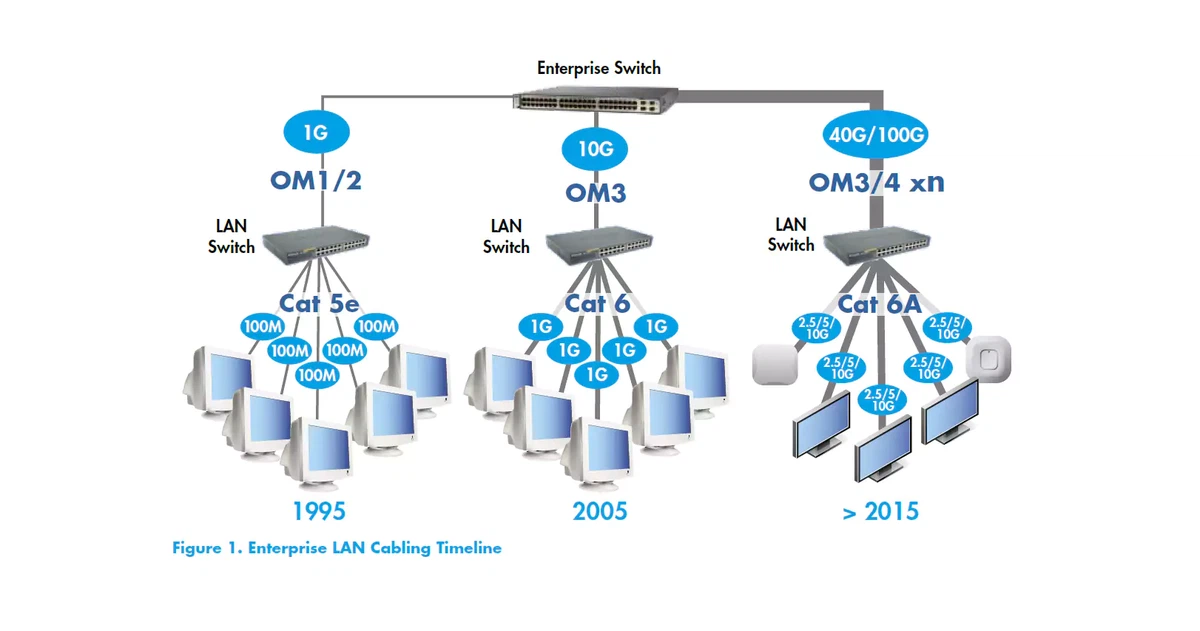

Um princípio de projeto comum em cabeamento estruturado é que oA rede backbone deve fornecer aproximadamente dez vezes a largura de banda dos links horizontais.
| Era | Rede horizontal | Espinha dorsal típica |
|---|---|---|
| Ethernet antiga | 100Mbps | Backbone de fibra 1G |
| Era Gigabit | Ethernet 1G | espinha dorsal de fibra 10G |
| Redes modernas | 2.5G / 5G / 10G | Backbone de fibra 40G / 100G |
Este design garante que a rede backbone possa lidar comtráfego agregado de vários switches, servidores e pontos de acesso sem fio.
Com a rápida expansãoDispositivos-WiFi, aplicativos em nuvem e sistemas IoT, a infraestrutura de backbone de fibra tornou-se o componente mais crítico das redes prediais modernas.
Para implantações em novos edifícios,Fibra multimodo OM4 ou OM5normalmente é recomendado para suportar óptica paralela de alta-velocidade.
Construindo arquitetura e topologia de backbone de fibra
As redes de edifícios modernos normalmente adotam umatopologia hierárquica em estrela.
Nesta arquitetura:
OSala de Equipamentos (ER)abriga equipamentos de rede principal
OConexão cruzada-principal (MC)gerencia conexões de backbone
Cada andar contém umSala de Telecomunicações (TR)
As fibras de backbone conectam a sala de equipamentos central a cada sala de telecomunicações.
Visão geral da arquitetura:
Sala de Equipamentos (ER)
│
Conexão cruzada-principal (MC)
│
┌────┼────┐
TR1 TR2 TR3
Esta topologia oferece diversas vantagens:
gerenciamento de rede centralizado
solução de problemas simplificada
expansão escalável para crescimento futuro
Grandes redes de campus também podem implantarConexões cruzadas-intermediárias (ICs)entre MC e TRs.
Tipos de fibra recomendados para cabeamento de backbone de fibra
Selecionar o tipo de fibra apropriado é essencial para umasistemas de cabeamento de backbone de fibra.
| Tipo de fibra | Distância | Vantagens |
|---|---|---|
| Multimodo OM3 | 100–300 m | custo-efetivo, amplamente implantado |
| Multimodo OM4 | 150–550 m | otimizado para 40G/100G |
| Multimodo OM5 | 150–400 m | suporta tecnologia SWDM |
| OS2 Monomodo | >550 m | longa distância,-à prova de futuro |
Para a maioria dos edifícios empresariais,Fibra multimodo OM4fornece o melhor equilíbrio entre desempenho e custo.
É amplamente utilizado paraImplantações de backbone de fibra 40G e 100G.
Cabeamento de backbone de fibra 10G usando arquitetura LC Duplex
TradicionalRedes backbone de fibra 10Gcomumente usadoConectores duplex LC.
Nesta arquitetura:
uma fibra transmite dados (Tx)
uma fibra recebe dados (Rx)
Os componentes típicos incluem:
Painéis de conexão LC
cabos de fibra óptica duplex
Este modelo de transmissão serial funciona de forma eficiente para10GBASE-Ethernet SRlinks.
No entanto, quando a velocidade da rede aumenta para40G e 100G, a indústria muda paratecnologias de transmissão óptica paralela.
Cabos tronco MPO/MTP para backbone de fibra 40G e 100G
Padrões Ethernet de alta-velocidade, como40GBASE-SR4e100GBASE-SR4requerem transmissão de fibra paralela.
Requisitos de transmissão:
| Padrão | Contagem de fibras | Velocidade da pista |
|---|---|---|
| 40GBASE-SR4 | 8 fibras | 10Gbps |
| 100GBASE-SR4 | 8 fibras | 25 Gbps |
Para suportar esta arquitetura, as redes usamCabos tronco MPO/MTP, que integram diversas fibras em um único conector-de alta densidade.
As configurações típicas de backbone incluem:
| Tronco MPO | Contagem de fibras | Aplicativo |
|---|---|---|
| 2× MPO-12 | 24F | espinha dorsal de construção padrão |
| 4× MPO-12 | 48F | densidade média |
| 6× MPO-12 | 72F | espinha dorsal de alta capacidade |
| 8× MPO-12 | 96F | grandes redes empresariais |
| 6×MPO-24 | 144F | ambientes de hiperescala |
EssesCabos de backbone MPOsimplifique o roteamento de cabos em risers verticais e caminhos de dados.
Vantagens do cabeamento backbone MPO/MTP
Comparado com sistemas de fibra duplex tradicionais,Infraestrutura de backbone MPO/MTPoferece diversas vantagens.
Alta densidade de fibra
Os conectores MPO suportam múltiplas fibras em uma única interface, permitindo o uso eficiente de caminhos de cabos limitados.
Instalação mais rápida
Pré-terminadoCabos tronco MPOreduza o tempo de instalação e elimine a terminação de fibra no local.
Menor perda óptica
Conectores-polidos de fábrica garantem desempenho óptico consistente e baixa perda de inserção.
Escalabilidade futura da rede
A infraestrutura MPO oferece suporte a upgrades-de alta velocidade, incluindo:
Ethernet 40G
Ethernet 100G
Redes 400G
arquiteturas ópticas de-próxima geração
Como atualizar o backbone de fibra de 10G para 40G ou 100G
Muitas organizações atualizam suas redes backbone sem substituir toda a infraestrutura de cabeamento.
Uma estratégia de migração típica inclui:
Etapa 1 – Implantar cabos tronco MPO durante a instalação inicial
Etapa 2 – Use cabos de chicote MPO-para{2}}LC para equipamentos 10G
Etapa 3 – Atualizar switches e módulos para 40G ou 100G
Passo 4 – Reutilizar a infraestrutura de tronco MPO existente
Esta abordagem reduz significativamente:
custos de atualização
tempo de inatividade da rede
complexidade de instalação
Distâncias de transmissão para backbone de fibra 10G, 40G e 100G
A distância de transmissão depende do tipo de fibra selecionado.
| Aplicativo | OM3 | OM4 / OM5 |
|---|---|---|
| 10GBASE-SR | 300 m | 550 m |
| 40GBASE-SR4 | 100–135 m | 150–170 m |
| 100GBASE-SR4 | 70–85 m | 100–120 m |
Sob condições otimizadas, avançadoTransceptores VCSELpode estender o alcance para quase400 metros em fibra OM4.
Atualizando o Backbone LC Legado para Infraestrutura MPO
Muitos edifícios existentes ainda funcionamRedes de backbone baseadas em-LC.
Esses sistemas podem ser atualizados usandoMPO-para-cabos de distribuição LC.
As vantagens incluem:
compatibilidade com equipamentos LC legados
migração simplificada para redes-de alta velocidade
necessidade reduzida de nova instalação de fibra
Os cabos Fanout convertem vários conectores LC em um únicoInterface MPOcompatível com módulos ópticos modernos.
Backbone de fibra MPO/MTP pré-terminado para novos edifícios
Novos projetos de construção adotam cada vez maissistemas de cabeamento de backbone MPO/MTP pré-terminados.
As principais vantagens incluem:
Implantação mais rápida
Conectores com terminação-de fábrica permitem a instalação plug-and{2}}play.
Maior densidade de fibra
Cabos troncais de-diâmetro reduzido economizam espaço valioso em risers verticais.
Risco de instalação reduzido
Mangas protetoras protegem os conectores durante a instalação.
Escalabilidade Futura
A infraestrutura MPO suporta:
Ethernet 10G
Redes 40G/100G
futuras arquiteturas 400G/800G
Como projetar uma rede backbone de fibra 40G/100G
Os engenheiros de rede normalmente seguem várias etapas importantes ao projetararquitetura de backbone de fibra de alta-velocidade.
Passo 1 – Selecione fibra OM4 ou OM5
Etapa 2 – Implantar topologia em estrela hierárquica (ER → TR)
Etapa 3 – Instale-cabos tronco MPO/MTP de alta densidade
Passo 4 – Use módulos breakout ou cabos de chicote
Passo 5 – Planeje fibras sobressalentes para expansão futura
Esta abordagem de design garanteescalabilidade-de longo prazo e gerenciamento de rede simplificado.
Perguntas frequentes: cabeamento de backbone de fibra para redes 40G/100G
O que é cabeamento de backbone de fibra?
O cabeamento de backbone de fibra é a infraestrutura óptica de alta-capacidade que conecta salas de equipamentos, salas de telecomunicações e pontos de distribuição dentro de uma rede predial.
Por que usar cabos tronco MPO em redes backbone?
Os cabos tronco MPO fornecem alta densidade de fibra e suportam a transmissão óptica paralela necessária paraRedes Ethernet 40G e 100G.
Qual tipo de fibra é melhor para construir redes de backbone?
A fibra multimodo OM4 é amplamente recomendada paraCabeamento de backbone predial 40G e 100G, enquanto a fibra OS2 é usada para distâncias maiores.
As redes 10G existentes podem ser atualizadas para 100G?
Sim. Muitas organizações atualizam usandoCabos tronco MPO e módulos breakout, permitindo que a infraestrutura de backbone existente suporte velocidades mais altas.
Fibra OM4 vs OM5 para redes backbone?
A fibra OM4 é suficiente para a maioria das implantações empresariais, enquanto o OM5 oferece suporte a tecnologias SWDM e futuros sistemas ópticos de{2}}alta capacidade.
Conclusão: construção de redes de backbone de fibra à prova de futuro
À medida que as redes empresariais continuam a evoluir,cabeamento de backbone de fibratorna-se a base da conectividade moderna.
ImplantandoFibra multimodo OM4 ou OM5 combinada com cabos tronco MPO/MTPpermite que as organizações apoiem:
Redes de acesso 10G
Camadas de agregação 40G e 100G
atualizações futuras para 400G e além
Ao implementar hoje uma arquitetura de backbone escalável, os operadores de rede e proprietários de edifícios podem garantir que sua infraestrutura permaneça confiável, eficiente e pronta para futuras demandas de largura de banda.
