Introdução
No mundo decomunicação de fibra óptica, a cor é muito mais do que um detalhe visual-é uma linguagem de organização e precisão.
OCódigo de cores da fibra, definido peloPadrão TIA-598, estabelece um sistema universal para identificar fibras, conectores e cabos em redes globais.
Esse padrão-de codificação por cores garanteconsistência, segurança e confiabilidadedurante a fabricação, instalação e manutenção. Ao segui-lo, os técnicos podem identificar instantaneamente os tipos de fibra, rastrear conexões e minimizar erros durante a emenda ou teste.
Originalmente desenvolvido peloAliança das Indústrias Eletrônicas (EIA)e oAssociação da Indústria de Telecomunicações (TIA), oPadrão TIA-598-D(anteriormente EIA/TIA-598) continua sendo osistema de codificação de cores-mais conhecidopara fibras ópticas em todo o mundo.
Por que a codificação de cores da fibra é importante
Em implantações de fibra em grande-escala, identificar o fio de fibra correto entre dezenas-ou milhares-pode ser um desafio.
A código de cores padronizadopermite:
Identificação rápida:Localize rapidamente fibras individuais em grandes feixes.
Instalação precisa:Evita conexões incompatíveis e confusão de fibra.
Manutenção Eficiente:Simplifica o isolamento e reparos de falhas.
Segurança aprimorada:Garante a conformidade com os padrões de potência óptica e segurança de conexão.
Dica profissional:Seguir o código de cores TIA-598 reduz o tempo de instalação em até 40% em data centers complexos e ambientes FTTH.
Categorias de codificação de cores de fibra
De acordo com oTIA-598padrão, o código de cores se aplica a três componentes principais:
Revestimento Externo (Bainha do Cabo)
Fibra interna (fios individuais)
Conector e inicialização
Cada um serve a uma finalidade de identificação diferente, garantindo que o tipo de cabo e a função da fibra sejam facilmente reconhecidos.

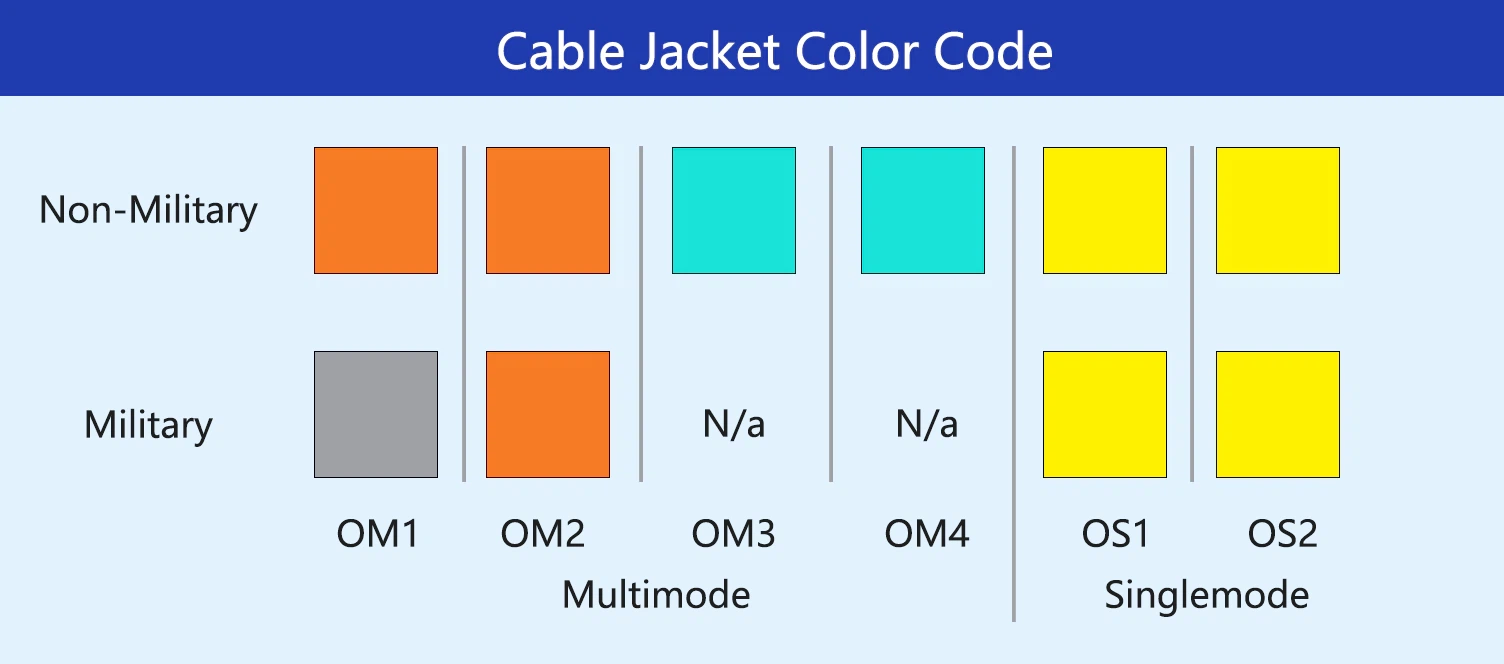

Código de cores da jaqueta externa
Ocor da jaqueta externaidentifica otipo de fibra-por exemplo, modo único-ou multimodo-e fornece referência visual rápida durante a instalação.
Se um cabo contiver vários tipos de fibra, uma legenda impressa deverá especificar sua distribuição (por exemplo,"12 Fibra: 8 x 50/125, 4 x 62,5/125").
| Tipo de fibra | Cor não{0}}militar | Cor Militar | Impressão sugerida |
|---|---|---|---|
| OM1 (multimodo 62,5/125 µm) | Laranja | Ardósia | 62.5/125 |
| OM2 (multimodo 50/125 µm) | Laranja | Laranja | 50/125 |
| OM3 (laser 50/125 µm-otimizado) | Água | Indefinido | 850 LO 50/125 |
| OM4 (laser 50/125 µm-otimizado) | Aqua / Violeta | Indefinido | 850 LO 50/125 |
| OM5 (multimodo de banda larga) | Verde Limão | Indefinido | WBMMF 50/125 |
| OS1 / OS2 (modo único) | Amarelo | Amarelo | Taxa de câmbio |
| Polarização Mantendo SM | Azul | Indefinido | PMSM |

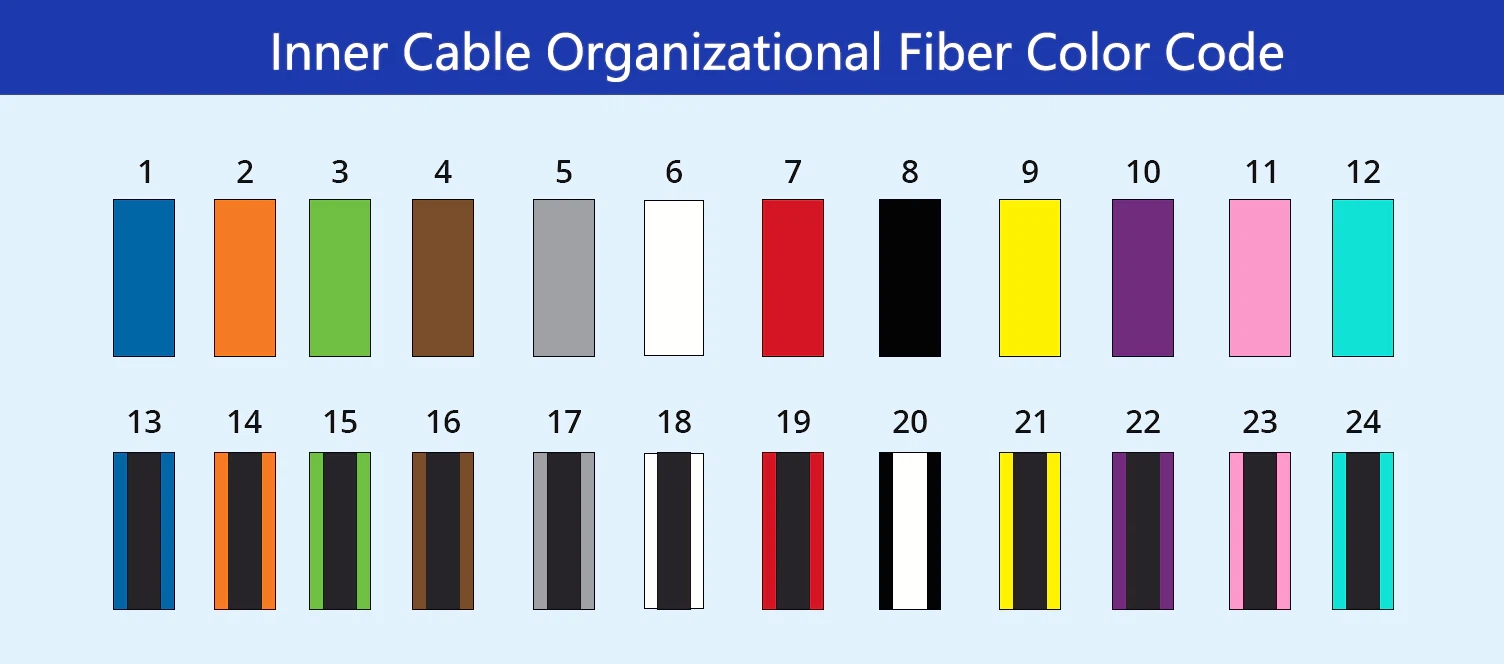

Código de cores da fibra interna
Dentro de umcabo multi-fibra, cada fibra individual é codificada-por cores para identificação.
OPadrão TIA-598define uma sequência de 12 cores, que se repete para contagens de fibras mais altas.
| Fibra Não. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cor | Azul | Laranja | Verde | Marrom | Ardósia (cinza) | Branco | Vermelho | Preto | Amarelo | Violeta | Rosa (rosa) | Água |
Para cabos com mais de 12 fibras, a sequência se repete com ummarcador de listra adicionado(por exemplo, Azul com Listra Preta para fibra nº 13).

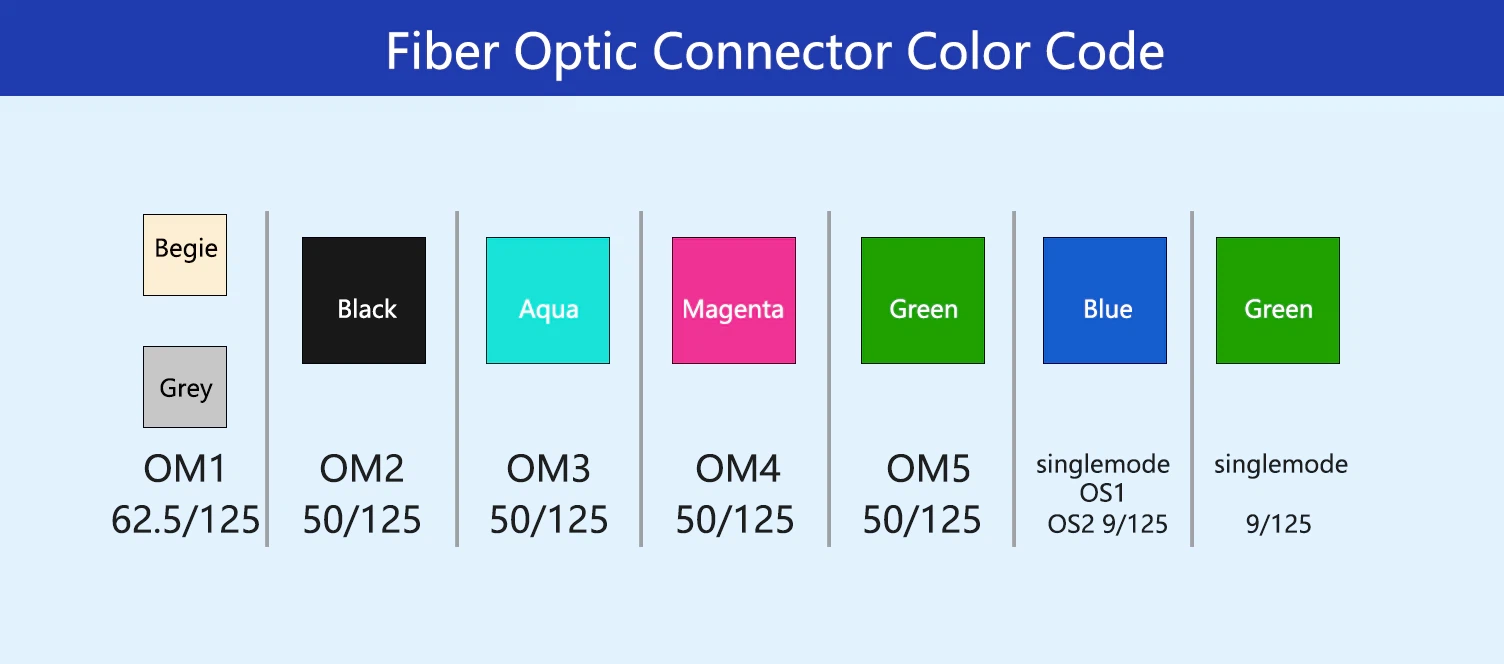

Código de cores do conector e da inicialização
Os códigos de cores do conector indicamtipo de fibraeestilo polonês, que afetam parâmetros de desempenho comoperda de inserçãoeperda de retorno.
| Tipo de fibra | Estilo Polonês | Cor do conector |
|---|---|---|
| OM1 62.5/125 µm | UPC | Bege / Cinza |
| OM2 50/125 µm | UPC | Preto |
| OM3/OM4/OM5 | UPC | Água / Verde Limão |
| Modo Único | UPC | Azul |
| Modo Único | APC | Verde |
Notas principais:
UPC (Contato Ultra Físico):Baixa perda de inserção (~0,2 dB), padrão para a maioria das redes.
APC (Contato Físico Angular):A extremidade-com ângulo de 8 graus reduz o reflexo traseiro (<–60 dB), ideal for long-haul and FTTH.
Conectores FC e STnormalmente usam botas coloridas para identificação quando são usadas caixas de metal.
Cores e aplicações comuns de jaquetas de fibra
| Cor | Tipo de fibra/aplicação típica |
|---|---|
| Amarelo | Modo único-OS1/OS2 para redes-de telecomunicações, backbone e metropolitanas de longa distância |
| Laranja | Multimodo OM1/OM2 para LAN ou links de{2}}curta distância |
| Água | OM3 para data centers 10G/40G/100G |
| Verde Limão | Multimodo de banda larga OM5 para aplicações 100G/400G |
| Verde | Modo único-insensível à curvatura-(FTTH, fiação interna) |
| Vermelho | Fibras especiais ou monitoramento de potência óptica |
| Preto | Cabos externos ou blindados, de nível-militar |
| Violeta | Cabeamento personalizado-multimodo ou de data center otimizado para laser |
Benefícios do sistema de código de cores de fibra
Instalação simplificada:Regras de cores consistentes reduzem erros de instalação.
Manutenção mais rápida:Os técnicos podem localizar e substituir fibras sem confusão.
Confiabilidade aprimorada:Evita conexões-cruzadas e perda óptica.
Eficiência de tempo:Economiza tempo em implantações-em grande escala (FTTH, ODN, data centers).
Conformidade padrão:Totalmente alinhado comTIA-598eISO/IEC 11801padrões.
Visão especializada:Os sistemas{0}codificados por cores não apenas melhoram o fluxo de trabalho, mas também garantem a interoperabilidade entre diferentes fabricantes de cabos e operadoras de rede.
Conclusão
OSistema de código de cores de fibraé a base do design moderno de redes ópticas.
Seguindo oPadrão TIA-598, engenheiros e instaladores alcançam maiorprecisão, segurança e eficiênciaem todo o ciclo de vida da fibra,-desde a fabricação até a manutenção em campo.
Esteja você gerenciando umespinha dorsal de telecomunicações, infraestrutura de data center, ouImplantação de FTTH, dominar a codificação de cores da fibra garante operações mais suaves e solução de problemas mais rápida.
Perguntas frequentes
Q1: Qual é o padrão usado para codificação de cores de fibra?
O padrão global éTIA-598-D, definindo códigos de cores para jaquetas, fibras e conectores em aplicações-monomodo e multimodo.
Q2: Como posso lembrar a sequência de fibras de 12 cores?
Use este mnemônico:
"Azul, Laranja, Verde, Marrom, Ardósia, Branco, Vermelho, Preto, Amarelo, Violeta, Rosa, Aqua."
Muitos engenheiros de campo imprimem cartões de referência laminados para acesso rápido.
Q3: Qual é a diferença entre as cores dos conectores UPC e APC?
UPC:Azul; fornece perda de inserção ultra-baixa (~0,2 dB).
PCA:Verde; minimiza a reflexão traseira, ideal para sistemas de longa-distância ou de alta-potência.
P4: Os códigos de cores são universais entre os fabricantes?
Sim, oTIA-598o código de cores é reconhecido mundialmente. No entanto, podem ocorrer pequenas variações de tom de cor dependendo dos materiais do fabricante ou do design da bota.
