(O manual técnico definitivo de 2025 para engenheiros de telecomunicações, projetistas de redes, equipes de compras e de campo)
Por Dr.Engenheiro Sênior de Cabos Ópticos|20+ Anos reais-Experiência mundial Ex-Designer-chefe da YOFC (2007–2017) e ZTT (2018–2025) Liderou 60+ projetos de backbone, metrô, submarino e FTTx na China, Sudeste Asiático, Oriente Médio e ÁfricaÚltima atualização: 09 de dezembro de 2025
1. Introdução à Fibra Óptica – A Base da Comunicação Moderna
A fibra óptica, formalmente conhecida como fibra óptica de guia de ondas, é um guia de ondas dielétrico que transmite informações na forma de pulsos de luz. É a base de praticamente todas as redes de comunicação de-alta largura de banda e longa{2}}distância atualmente.
Uma fibra óptica de grau-de comunicação padrão é um cilindro concêntrico duplo feito de vidro de sílica ultra-puro (SiO₂) com uma seção transversal-extremamente pequena (geralmente 125 μm de diâmetro externo).
1.1 Estrutura Básica de uma Fibra Óptica
Uma fibra óptica consiste em três camadas primárias:
Núcleo – A região central onde a luz se propaga. Possui um índice de refração mais alto (n₁ ≈ 1,468 a 1550 nm para SMF padrão).
Revestimento – Envolve o núcleo, tem um índice de refração mais baixo (n₂ ≈ 1,462) e confina a luz dentro do núcleo por meio de reflexão interna total.
Revestimento primário (acrilato) – Acrilato curado por UV-de camada dupla (normalmente de 245 a 250 μm de diâmetro total) que protege mecanicamente o vidro e aumenta a resistência à tração.

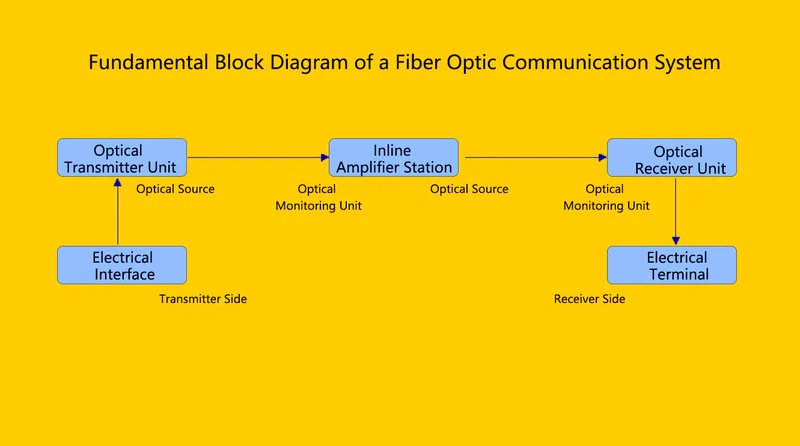

Figura 1: Diagrama de blocos simplificado de um sistema de comunicação-de fibra óptica
1.2 Princípio da Propagação da Luz – Reflexão Interna Total
Quando o ângulo de incidência na interface de revestimento do núcleo- excede o ângulo crítico θ_c=arcsin(n₂/n₁), a luz sofre reflexão interna total (TIR) e permanece presa no núcleo.

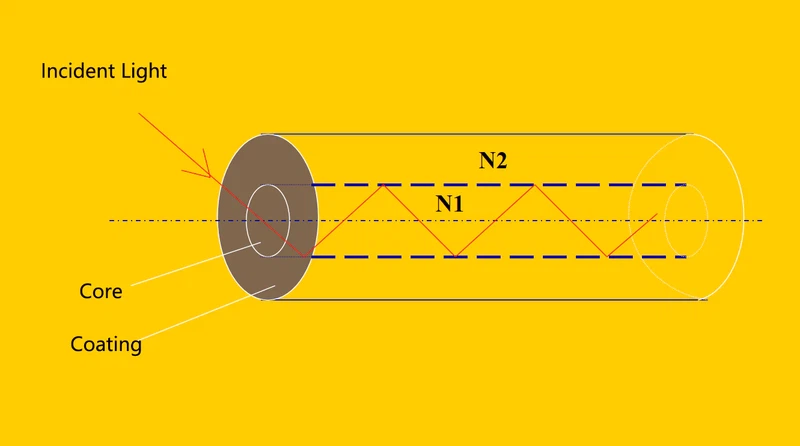

Figura 2: Reflexão interna total em fibra óptica
1.3 Categorias de fibra óptica (IEC 60793-2 e recomendações ITU-T)
|
Categoria |
Tipo |
Diâmetro do núcleo/revestimento |
Comprimentos de onda típicos |
Características principais |
|
Multimodo |
A1a–A1d (OM1–OM5) |
50/125 μm ou 62,5/125 μm |
850nm/1300nm |
Vários modos, maior dispersão, menor alcance |
|
Monomodo |
B1–B6 (G.652–G.657) |
8–10/125 μm |
1310nm/1550nm |
Somente modo fundamental (LP₀₁), largura de banda ultra-alta |
Comparação de desempenho de fibra multimodo
|
Grau de fibra |
Diâmetro do núcleo |
Largura de banda modal @850 nm (MHz·km) |
Largura de banda modal @1300 nm (MHz·km) |
Alcance de 1 GbE a 850 nm |
Alcance de 10 GbE a 850 nm |
|
OM1 |
62.5/125 μm |
200 |
500 |
275 m |
33 m |
|
OM2 |
50/125 μm |
500–700 |
500–1200 |
550–750 m |
82–150 m |
|
OM3 |
50/125 μm |
Maior ou igual a 1500 |
Maior ou igual a 500 |
1000 m |
300 m |
|
OM4 |
50/125 μm |
Maior ou igual a 4700 |
Maior ou igual a 500 |
1000 m |
550 m |
|
OM5 |
50/125 μm |
Maior ou igual a 4700 (WBMMF) |
– |
Suporta SWDM |
150 m (40/100G) |
Figura 3: Comparação de propagação multimodo vs monomodo
Tipos de fibra monomodo (série ITU-T G.65x)
|
Nome |
ITU-T Rec. |
Categoria IEC |
Recurso principal |
|
SMF padrão |
G.652B / G.652C |
B1.1 / B1.3 |
Mais amplamente implantado,-espectro completo de 1.260 a 1.625 nm |
|
Dispersão-Fibra deslocada (DSF) |
G.653 |
B2 |
Dispersão zero em 1550 nm (legado) |
|
Cortar-fibra deslocada |
G.654 |
B1.2 |
Atenuação mais baixa para cabos submarinos |
|
Dispersão diferente de{0}}zero-deslocada |
G.655 |
B4 |
Otimizado para DWDM |
|
Fibra-insensível à curvatura (BIF) |
G.657A/B |
B6 |
Excelente desempenho de-dobragem macro |
1.4 Comprimento de onda-de corte (λc) e comprimento de onda-de corte de cabo (λcc)
Comprimento de onda-de corte da fibra (λc): o comprimento de onda mais longo no qual apenas o modo fundamental se propaga.
Comprimento de onda-de corte do cabo (λcc): normalmente 50–150 nm menor que λc devido à flexão-induzida do cabo. Os projetistas de sistemas devem garantir λcc < 1260 nm para evitar ruído de modo de ordem-mais alta.
1.5 Espectro de atenuação de fibra óptica
|
Janela |
Faixa de comprimento de onda |
Atenuação Típica (dB/km) |
Mecanismo de perda dominante |
|
O-banda |
1260–1360 nm |
0.33–0.35 |
Espalhamento Rayleigh |
|
Banda-E |
1360–1460 nm |
Variável (pico OH⁻ em 1383 nm) |
Absorção de OH⁻ (eliminada nas fibras Low Water Peak) |
|
Banda S- |
1460–1530 nm |
0.22–0.25 |
|
|
Banda-C |
1530–1565 nm |
0.19–0.20 |
Atenuação mínima |
|
L-banda |
1565–1625 nm |
0.20–0.22 |
Figura 4: Atenuação versus comprimento de onda para fibras padrão e de baixo pico de-água-
2. Classificação do cabo óptico de acordo com a aplicação e estrutura
2.1 Classificação por Hierarquia de Rede
Cabos Core/Backbone – Troncos-inter{1}}provinciais de longa distância
Cabos metropolitanos/retransmissores – intra-urbanos ou inter-câmbios
Cabos de acesso/FTTx – lançamento e distribuição de última- milha
2.2 Classificação por Disposição de Fibras
|
Tipo |
Descrição |
|
Tubo-solto |
As fibras flutuam em tubos-cheios de gel |
|
Apertado-com buffer |
Buffer de 900 μm diretamente na fibra |
|
Fibra de fita |
4–24 fibras ligadas em arranjo planar |
Figura 5: 12-seções transversais-de fita de fibra com identificação colorida
2.3 Classificação por Construção de Cabo
|
Tipo de construção |
Código típico |
Caso de uso |
|
Tubo central solto |
GYXTW, GYXTY |
Duto, aéreo, direto-enterrado |
|
Tubo solto trançado |
GYTA53, GYTY53 |
Trabalho pesado-externo |
|
Esqueleto (núcleo com fenda) |
GYDTS |
Fitas com alto teor de fibra |
|
Figura-8 autossustentável |
GYTC8S |
Aérea com mensageiro integrado |
2.4 Sistema oficial de nomenclatura de modelo de cabo óptico chinês (YD/T 901-2001 e práticas atuais da indústria)
|
I |
II |
III |
4 |
V |
||||||||||||||||
| Código da categoria | Membro de Força | Característica Estrutural | Bainha | Jaqueta externa | ||||||||||||||||
| Camada de Blindagem | Jaqueta externa | |||||||||||||||||||
|
GY |
GJ |
GH |
F |
/ |
D |
X |
/ |
G |
T |
C |
Z |
E |
Y |
A |
S |
3 |
4 |
5 |
2 |
3 |
| Cabo externo |
Interior cabo |
Submarino cabo |
Membro de resistência não{0}}metálico | Membro de força metálico | Estrutura de fibra de fita |
Tubo Central Solto |
Tubo solto trançado |
Núcleo com fenda |
Gel-preenchido |
Auto-sustentável |
LSZH |
Oval |
Jaqueta PE |
APL |
CSP |
SWA fino único |
fio de aço grosso |
CST |
PVC |
Educação Física |
2.5 Principais tipos de cabos e diagramas de estrutura (todo o conteúdo original preservado)
Família de tubos soltos centrais
GYXTW– Bainha de aço-PE ligada com fios de aço paralelos
GYDXTW– Fibras de fita colocadas em um tubo central solto (alta contagem de fibras)
Família de tubos soltos encalhados
GYTS/GYTA– Design clássico de tubo-solto trançado com blindagem de fita de aço ou alumínio
GYTA53– Revestimento duplo + armadura de fita de aço corrugado (cabo backbone direto-enterrado padrão)
GYTY53– Versão com revestimento PE de espessura dupla (sem fita de alumínio, maior resistência ao esmagamento)
Todos os cabos-dielétricos e autossuportados-
GYFTCY– Cabo ADSS com membro de resistência de fio de aramida (mais comum, todos-autossuportados dielétricos-)
GYFTY– Tubo solto totalmente não-metálico-(ideal perto de linhas de alta-tensão)
GYTC8S– Cabo aéreo Figura 8 com fio mensageiro de aço integrado
Cabos de fita
GYDTS– Fita de alta-densidade em design de-núcleo com fenda (esqueleto) com armadura de fita de aço
3. Fluxo do processo de fabricação de cabos ópticos (conteúdo original completo)
3.1 Processo de encordoamento de tubo solto
3.2 Processo de fabricação de feixe de tubos (fitas)
3.3 Fluxo Geral de Produção
4. Cabos para aplicações especiais (conteúdo original completo)
|
Tipo de cabo |
Exemplo de código |
Caso de uso principal |
|
À prova-de formigas |
GYTA54 |
Regiões tropicais com atividade de cupins |
|
Resistente a roedores- |
Com revestimento externo de náilon |
Enterrado-diretamente em áreas com-grande presença de roedores |
|
Submarino |
LW (leve) ou blindado |
Links submarinos-de longa distância |
|
OPGW |
Fio Terra Óptico |
Linha de energia combinada + comunicação |
|
ADSS |
GYFTCY/GYFXY |
Antena em torres de transmissão HV |
5. Resumo dos principais padrões da indústria (conteúdo original completo)
|
Padrão |
Título/Escopo |
|
CEI 60793/60794 |
Fibras ópticas e cabos – especificações genéricas |
|
ITU-T G.652–G.657 |
Recomendações de fibra monomodo |
|
YD/T 901-2001 |
Padrão nacional chinês para cabos de rede central |
|
TIA/EIA-568 |
Cabeamento de telecomunicações para edifícios comerciais |
|
ISO/IEC 11801 |
Padrão internacional de cabeamento |
FAQ – Perguntas mais pesquisadas em todo o mundo
Q: O que diabos GYTA53 significa?
A: Basta ler as cinco partes como um nome:
GY=Cabo externo
T=tubos soltos cheios de gelatina (bloqueio-de água)
A=Envolto com fita de alumínio (proteção extra contra água)
53=Armadura de fita de aço corrugado + jaqueta PE de espessura dupla Em uma frase:O cabo backbone direto-enterrado mais comum do mundo. Quase todas as linhas troncais nacionais o utilizam.
Q: GYTA53 ou GYTY53 – qual devo escolher?
A: Depende de onde você enterra:
Solo úmido / lençóis freáticos elevados → GYTA53 (a fita de alumínio bloqueia melhor a água)
Solo rochoso / britagem pesada → GYTY53 (sem alumínio, mas com revestimento duplo de PE muito mais espesso) Regra fácil:"Molhado=A (alumínio), Rochas=Y (PE grosso)"
Q: Qual é o código padrão chinês para cabo ADSS?
A: O mais comum éGYFTCY
GY=Ao ar livre
F=Totalmente não-metálico (membro de resistência FRP – à prova de raios-)
T=cheio de gelatina-
C =Auto{1}}sustentável (trava sozinho)
Y=Jaqueta PE Lembre-se:Qualquer coisa pendurada em torres de{0}alta tensão é GYFTCY.
Q: Como posso entender rapidamente QUALQUER código GYxx?
A: Veja a grande tabela na seção 2.4. Cada letra e número tem um significado fixo de acordo com YD/T 901-2001. Combine-os um por um – 30 segundos e você poderá ler qualquer cabo chinês como um nativo!
Agora você pode explicar GYTA53, GYTY53, GYFTCY para qualquer pessoa em inglês simples e parecer um especialista de 20 anos em apenas 10 segundos!
Referências
ITU-T G.652 (2016) 2. ITU-T G.657 (2016) 3. IEC 60794-1-22:2023 4. YD/T 901-2001Divulgação: Guia técnico independente baseado em padrões públicos. Sem patrocínio.
