Olá, público técnico, engenheiros de rede e profissionais de O&M! Bem-vindo à última parte do nosso aprofundamento técnico em hardware de comunicação óptica.
Estamos encerrando nossa jornada de hardware discutindo um tópico que controla a estabilidade do link, mas que muitas vezes é mal compreendido no-site:Tipos de polimento facial-de extremidade de fibra (PC, UPC e APC).
Vamos esclarecer um ponto imediatamente:“PC” em uma etiqueta de fibra não significa computador.Indica a forma geométrica física da ponta da ponteira cerâmica.
Guia de identificação visual: cor e forma

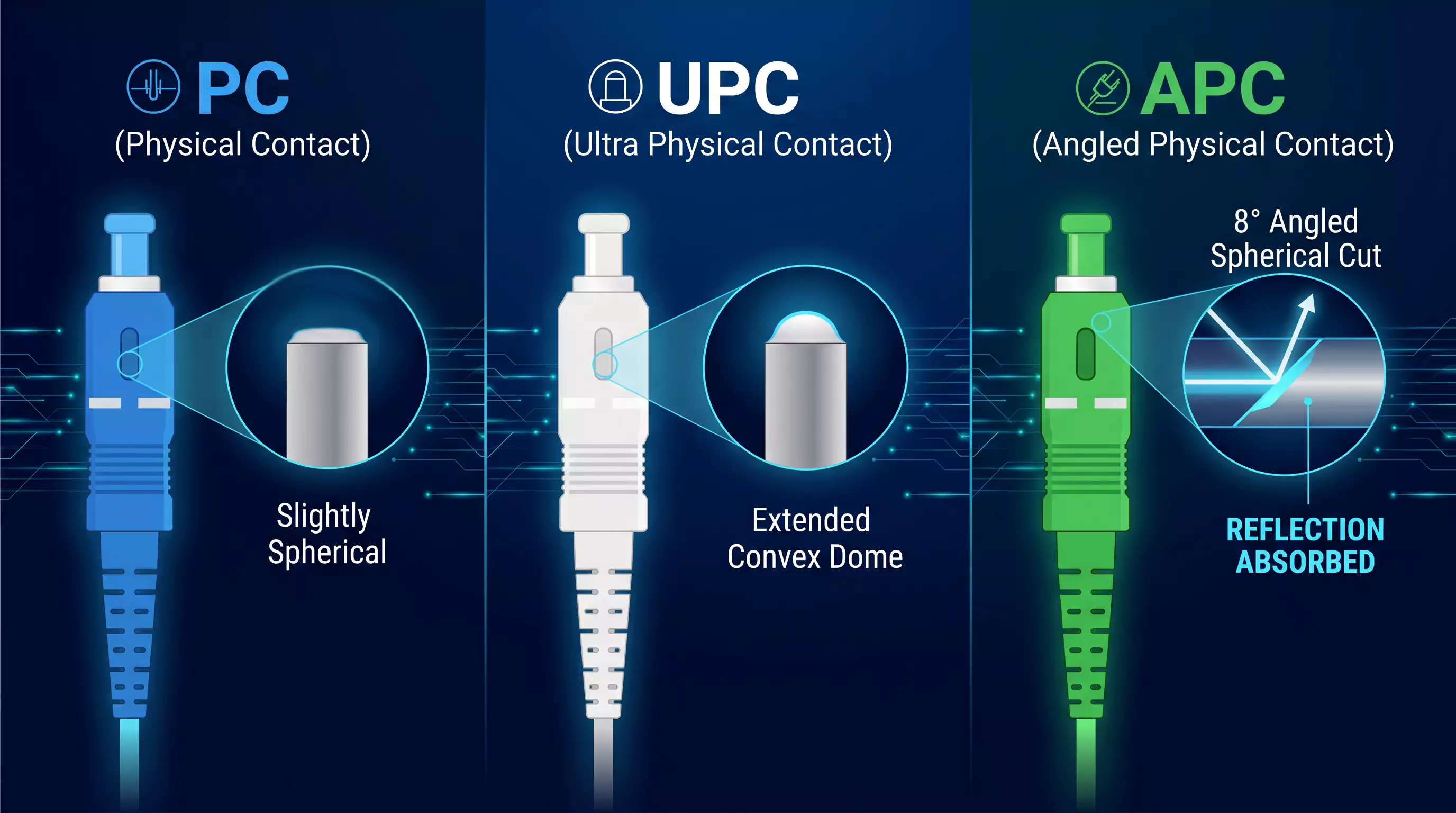

Você pode identificar instantaneamente esses três perfis de polimento distintos em um patch panel usando dois indicadores visuais simples: código de cores e formato da ponta.
Fim-Tabela de classificação de polimento facial
| Tipo polonês | Cor da caixa do conector | Perfil de ponta geométrica | Perda de retorno padrão | Caso de uso principal |
| computador(Contato Físico) | Azul | Ligeiramente esférico (parece plano) | Maior ou igual a 40dB | Redes legadas, links-de baixa velocidade |
| UPC(Contato Ultra Físico) | Branco / Cinza | Cúpula Convexa Estendida | Maior ou igual a 50dB | Datacenters de alta-velocidade (10G a 400G) |
| APC(Contato Físico Angular) | Verde | 8 graus em ânguloCorte Esférico | Maior ou igual a 60dB | CATV, FTTx, longo-curso coerente |
Os indicadores visuais
O Conector Azul (PC):Representa contato físico padrão. A face final-é polida em uma cúpula micro-esférica para minimizar lacunas de ar, mas parece plana à vista.
O Conector Branco (UPC):Representa contato ultrafísico. Ele apresenta um polimento de cúpula convexo estendido e altamente preciso que permite um contato mais próximo-com{2}}núcleo do que o PC padrão.
O Conector Verde (APC):Representa contato físico angular. A ponta é cortada e polida rigorosamenteÂngulo de 8 graus. Esta inclinação é facilmente visível quando inspecionada lateralmente.
Por que o ângulo de 8 graus é crítico para perda de retorno
Para entender por que esses esmaltes existem, você deve se concentrar emPerda de retorno-a medida de quanto o sinal óptico refletevoltarem direção ao transmissor. A luz refletida cria ruído óptico, degradando o desempenho do laser de alta-velocidade.
Perda de retornomede a proporção entre luz refletida e luz transmitida, expressa em decibéis (dB). Um valor de perda de retorno mais alto significa um link mais limpo com menos-reflexão.
Os polimentos PC e UPC padrão refletem a luz diretamente do núcleo em direção à fonte do laser.
OO ângulo de 8 graus do conector APC muda completamente esse comportamento. Quando a luz é refletida em uma face final-de APC, o ângulo de 8 graus força os raios refletidos a saltarem para fora do núcleo e atingirem com segurança o revestimento de fibra circundante, onde são absorvidos sem causar danos.
Devido a esse design angulado, empresas comoPrimavera Ópticaespecifique conectores APC para redes de vídeo, sistemas analógicos e links-de longa distância onde a pureza extrema do sinal não é-negociável.
As regras de correspondência inquebráveis
Ao corrigir linhas, siga estas duas leis de correspondência obrigatórias:
Consistência do formato da interface:Um conector LC só entra em uma porta LC.
Fim-Consistência do polimento facial:Azul permanece com Azul (UPC/PC). Verde fica com Verde (APC).
Por que você NUNCA deve misturar APC e PC/UPC

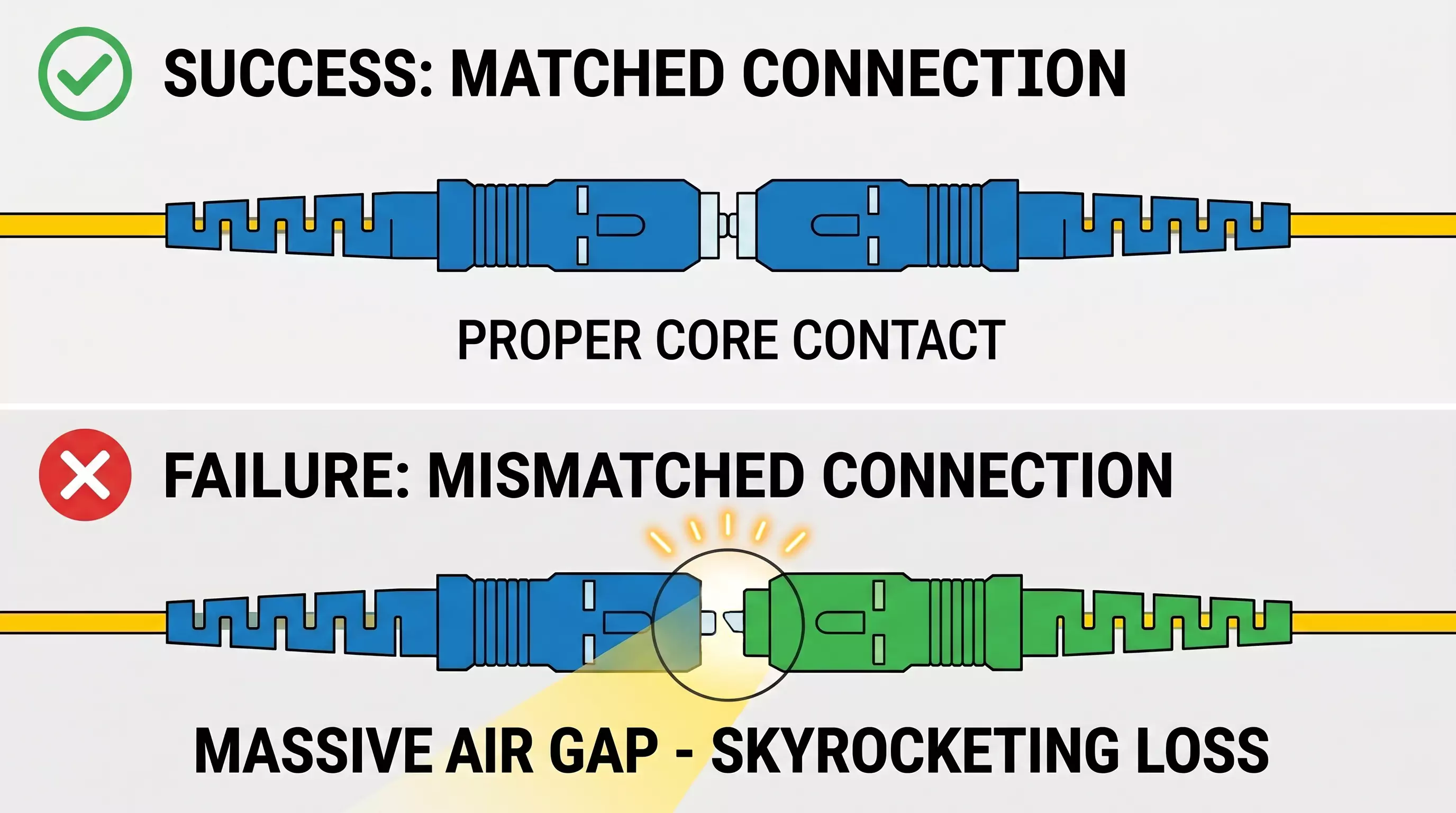

Se você conectar um conector APC verde em uma porta do adaptador UPC azul, você criará um desastre operacional. Como uma ponta tem um ângulo de 8 graus e a outra é plana, os núcleos da fibra física não se tocam.
Isso cria uma enorme lacuna física dentro do adaptador, causandoperda de inserção disparaeperda de retorno despencar. O sinal de luz cairá drasticamente e o enorme-reflexo traseiro pode facilmente danificar os lasers transceptores sensíveis.
Caso de falha{0}}real: o desastre do painel misto
Durante uma atualização do backbone de um data center para uma rede de 100 Gbps, uma empresa sofreu graves perdas de pacotes e várias portas de switch recusaram-se a ficar online.
O processo de solução de problemas:
Executamos um teste de refletômetro de{0}domínio óptico de tempo (OTDR) no segmento com falha. O rastreamento mostrou uma enorme queda na perda de retorno para35dB-muito abaixo do limite de rede padrão de 50 dB.
Inspecionamos fisicamente os gabinetes de patch e descobrimos a causa raiz: uma equipe-de instalação terceirizada conectou por enganoSC azul-patch cords para PCdiretamente emSC verde-Anteparas APCdentro do rack de distribuição principal.
Os ângulos incompatíveis impediram o contato adequado do núcleo, bloqueando o caminho da luz.
Retiramos os cabos azuis incompatíveis e os substituímos pelos patch cords SC-APC verdes corretos. A perda de retorno imediatamente recuperada para um estado limpo58dB, a perda de pacotes caiu para zero e os links de 100G se estabilizaram instantaneamente.
Matriz de solução de problemas de campo de O&M
Se você tiver alta atenuação ou quedas de link, use este guia rápido para diagnosticar seus problemas de polimento:
Sintoma: Sinais intermitentes ou altas taxas de erro de bits
Verificar:Procure tipos de esmaltes mistos em seus suéteres. Certifique-se de que um técnico não conecte uma interface azul e verde dentro de um gabinete.
Sintoma: Alta atenuação imediatamente após um patch
Verificar:Inspecione o assentamento do conector APC. Os conectores angulares contam com uma pequena chave de alinhamento estrutural em seu invólucro. Se essa chave não estiver totalmente encaixada no slot, os ângulos não se alinharão, criando uma enorme perda de sinal.
Sintoma: perda repentina após a limpeza
Verificar:Certifique-se de não esfregar um conector APC em um bloco de limpeza plano. Para cordas APC, você deve seguir a inclinação de 8 graus da face para evitar achatar o polimento preciso de fábrica.
Perguntas frequentes
O que são conectores de fibra PC, UPC e APC?
Estas siglas representam a forma física geométrica da ponta da ponteira cerâmica. Eles controlam a perda de retorno (a quantidade de luz refletida de volta à fonte). O PC é ligeiramente esférico, o UPC apresenta uma cúpula convexa de precisão estendida e o APC é cortado e polido em um ângulo estrito de 8 graus.
Como identifico visualmente os conectores de fibra PC, UPC e APC?
A maneira mais rápida é a codificação por cores. Os conectores APC (angulares) são sempre verdes. Os conectores PC (padrão) são azuis e os conectores UPC (Ultra) são normalmente brancos ou cinza. O ângulo APC também é visível-de lado.
Por que o conector APC tem a menor perda de retorno?
O conector APC tem a menor perda de retorno (maior ou igual a 60dB) porque sua extremidade angulada de 8-graus garante que qualquer luz refletida na ponta não retorne ao núcleo da fibra em direção ao laser. Em vez disso, as forças angulares refletiram a luz no revestimento de fibra circundante, onde ela é absorvida inofensivamente.
Posso conectar um conector APC (verde) em uma porta UPC (azul)?
Não, você nunca deve misturá-los. Conectar um conector APC verde (angular) em uma porta UPC (plana) azul cria uma enorme lacuna física dentro do adaptador porque a geometria não corresponde. Isso cria uma perda de inserção vertiginosa, uma perda de retorno em queda livre e uma falha grave de sinal.
Em que tipos de redes os conectores APC são obrigatórios?
Os conectores APC são obrigatórios para sistemas analógicos, transmissão de vídeo (CATV), redes ópticas passivas (FTTx), links coerentes-de longa distância e sistemas de detecção de fibra que têm uma tolerância extremamente baixa para retrorreflexão-de sinal.
Resumo Final
Escolha o polimento-da face da fibra com base na tolerância da sua aplicação para-reflexão traseira: usecomputadorpara redes básicas-de baixa velocidade,UPCpara data centers corporativos padrão-de alta velocidade eAPCpara vídeo ultra-puro, banda larga ou troncos de telecomunicações. Mantenha as cores combinadas, mantenha as ponteiras limpas e os links de fibra funcionarão com desempenho máximo.
