Painel de conexão de fibra óptica-montado em rack de alta densidade para redes de data center
OPainel de remendo de fibra modular SPC9é umpainel de remendo de fibra óptica para montagem em rackprojetado paracabeamento de data center de alta-densidade, distribuição de backbone e infraestrutura de rede escalável. Ele suportaMPO, MTP, LC, SC, divisor PLC, emenda e módulos de patch diretodentro de um único gabinete de 19 polegadas, tornando-o idealpainel de remendo de fibra para data centerpara sistemas modernos de cabeamento estruturado.
Com umdesign de bandeja modular-deslizante, oPainel de remendo de fibra modular SPC9permite acesso frontal rápido para instalação, manutenção e expansão futura, ao mesmo tempo que maximiza a densidade da fibra em espaço limitado de rack.
Por que escolher o patch panel de fibra modular SPC9
Os data centers modernos exigem:
maior densidade de fibra
implantação mais rápida
gerenciamento de cabos mais fácil
escalabilidade-à prova de futuro
OPainel de remendo de fibra modular SPC9fornece:
✅ Design de montagem em rack de alta-densidade
✅ Módulos plug-e{2}}play pré-{0}}terminados
✅ Baixo desempenho de perda de inserção
✅ Configuração de bandeja flexível
✅ Instalação-de uma única pessoa
✅ Escalabilidade de 1U a 6U
✅ Melhor fluxo de ar nos armários
✅ Movimentos, adições e alterações mais rápidas
Principais recursos do patch panel de fibra modular SPC9
Compatibilidade com montagem em rack de 19 polegadas
OPainel de remendo de fibra modular SPC9se encaixa no padrão:
Racks de servidor de 19 polegadas
armários de rede
gabinetes de data center
permitindo fácil integração na infra-estrutura existente.
Sistema modular de bandeja-deslizante
Cada bandeja desliza de forma independente para facilitar:
inspeção
manutenção
roteamento de fibra
limpeza de conector
Isso reduz o tempo de inatividade em redes-de missão crítica.
Múltiplas opções de conectividade
Opatch panel de fibra modularsuporta:
Conversão de MPO para LC
Conversão de MPO para SC
Módulos divisores PLC
módulos de emenda de fibra
módulos de patch direto
Módulos de monitoramento TAP
Alta densidade de fibra
Cada bandeja pode suportar:
48 fibras LC
24 fibras SC
24 adaptadores MPO/MTP
Cada 1U suporta:
3 bandejas por 1U
permitindo uma densidade de rack muito alta.
Modelos e Capacidade Disponíveis
| Modelo | Dimensões (L×P×A mm) | Número de bandejas | Capacidade MPO-LC | Capacidade MPO-SC | Capacidade LC/SC | Capacidade do CLP |
|---|---|---|---|---|---|---|
| SPC9-1U | 482 × 295 × 44.4 | 3 | 9 grupos de 12F | 3 grupos de 12F | 144 / 72 | 12 grupos 1×8 LC |
| SPC9-2U | 482 × 295 × 88.5 | 6 | 18 grupos de 12F | 6 grupos de 12F | 288 / 144 | 24 grupos 1×8 LC |
| SPC9-3U | 482 × 295 × 132.5 | 9 | 27 grupos de 12F | 9 grupos de 12F | 432 / 216 | 36 grupos 1×8 LC |
| SPC9-4U | 482 × 295 × 176.5 | 12 | 36 grupos de 12F | 12 grupos de 12F | 576 / 288 | 48 grupos 1×8 LC |
| SPC9-5U | 482 × 295 × 221 | 15 | 45 grupos de 12F | 15 grupos de 12F | 720 / 360 | 60 grupos 1×8 LC |

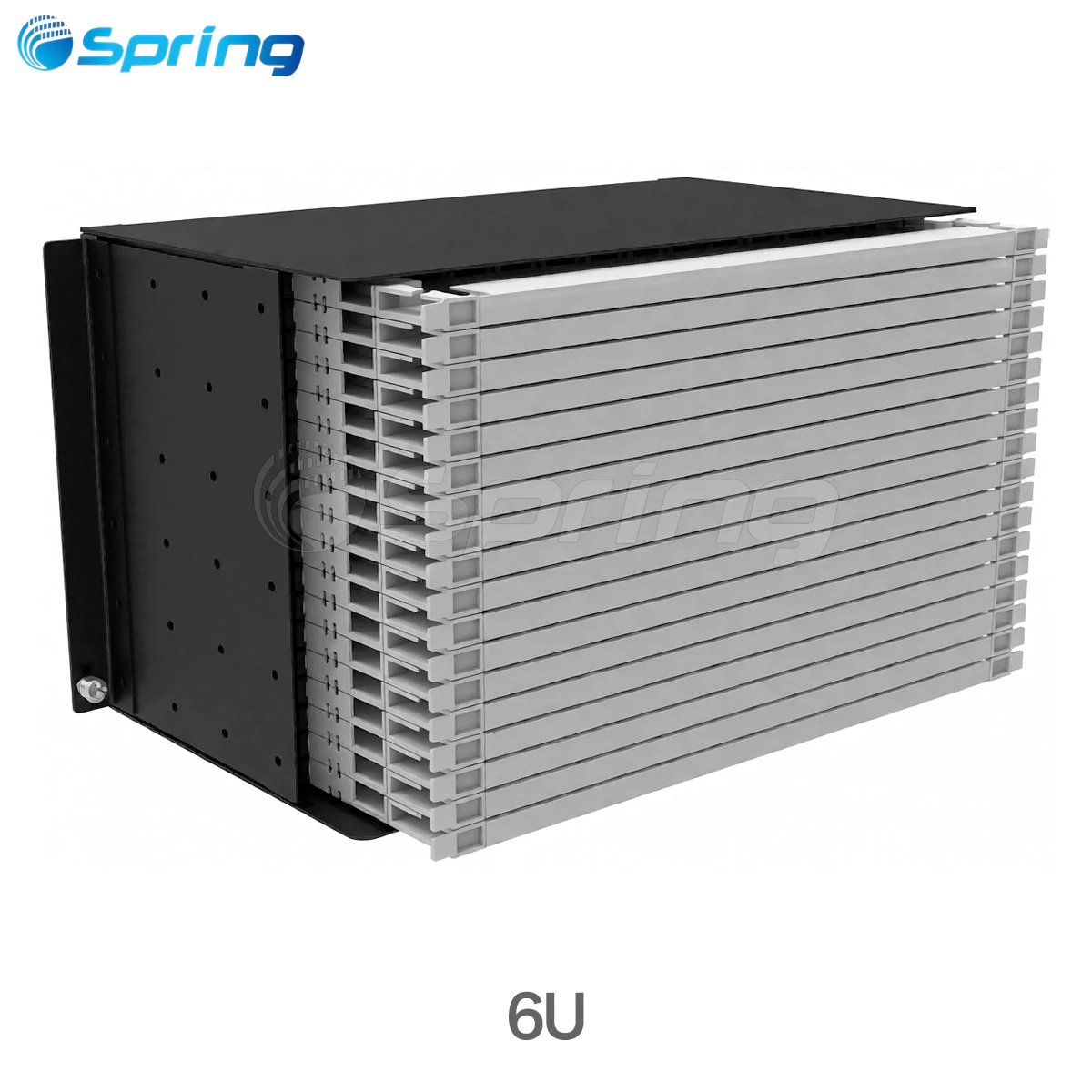

| SPC9-6U | 482 × 295 × 265.5 | 18 | 54 grupos de 12F | 18 grupos de 12F | 864 / 432 | 72 grupos 1×8 LC |
Opções de bandeja para o patch panel de fibra modular SPC9
Bandeja de emenda de fibra
A bandeja de emenda de fibra suporta:
tranças pré{0}}terminadas de fábrica
emenda de campo
emenda de fita
Adaptadores LC/SC/MPO
Capacidade máxima da bandeja:
48 conectores LC
24 conectores SC
24 conectores MPO/MTP
Bandeja de transferência MPO-LC/MPO{1}}SC
Essa bandeja permite a migração rápida de troncos de backbone para portas de acesso.
Tipos de conectores suportados:
MPO de 8 fibras
MPO de 12 fibras
MPO de 16 fibras
MPO de 24 fibras
Capacidade por bandeja:
4 × MPO-LC 8F
3 × MPO-LC 12F
1 × MPO-LC 24F
1 × MPO-SC 12F ou 16F
Bandeja Divisor PLC
A bandeja PLC suporta:
Divisores 1:8
1:16 divisores
divisão de proporção igual
divisão de proporção desigual
Adequado para:
monitoramento óptico passivo
Distribuição FTTx
divisão de sinal interno

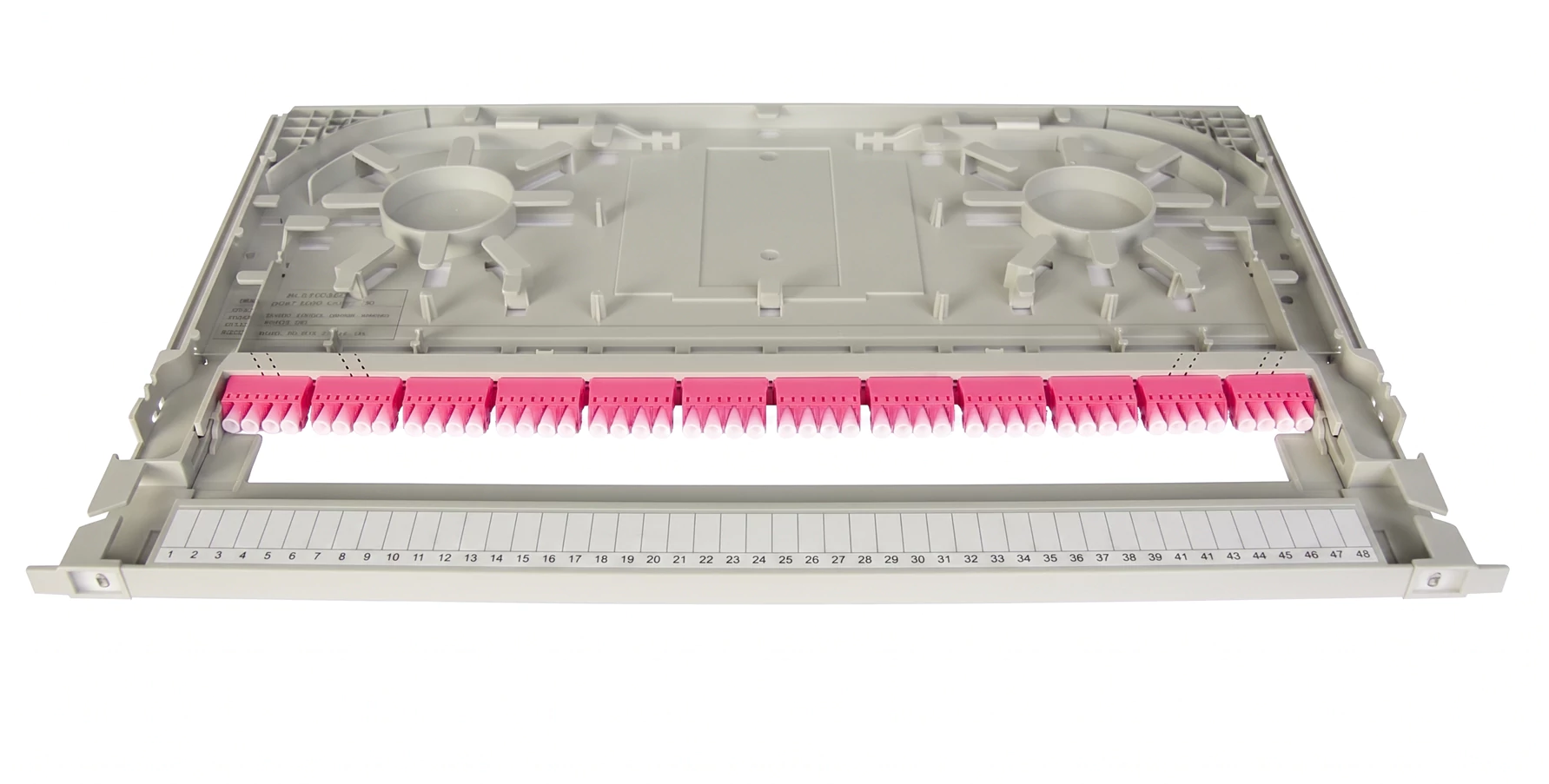

Bandeja de remendo direto
Para patching flexível, cada bandeja suporta:
40 fibras LC
20 fibras SC
20 adaptadores MPO
Parâmetros Técnicos
| Parâmetro | Especificação |
|---|---|
| Temperatura operacional | -25 graus a +55 graus |
| Temperatura de armazenamento | -25 graus a +55 graus |
| Umidade relativa | Menor ou igual a 85% (+30 grau) |
| Pressão atmosférica | 70kPa a 106kPa |
| Material do invólucro | Chapas de aço-laminadas a frio |
| Material da bandeja | PC + ABS |
| Tamanho do gabinete | 483 mm × 255 mm × 1U – 6U |
| Quantidade de bandejas | 3 bandejas por 1U |
| Capacidade da bandeja | 48 fibras LC |
Desempenho óptico
Desempenho do conector de saída
| Parâmetro | Especificação |
|---|---|
| Perda de inserção SM UPC | Menor ou igual a 0,3 dB |
| Perda de inserção SM APC | Menor ou igual a 0,3 dB |
| Perda de inserção MM UPC | Menor ou igual a 0,2 dB |
| Perda de retorno SM UPC | Maior ou igual a 50 dB |
| Perda de retorno SM APC | Maior ou igual a 60 dB |
| Perda de retorno de MM | Maior ou igual a 35 dB |
Desempenho do conector de entrada
Entrada MPO
| Parâmetro | Especificação |
|---|---|
| Perda de inserção SM APC | Menor ou igual a 0,7 dB |
| Perda de inserção de MM PC | Menor ou igual a 0,7 dB |
| Perda de retorno SM APC | Maior ou igual a 55 dB |
| Perda de retorno de MM | Maior ou igual a 20 dB |
Entrada MTP
| Parâmetro | Especificação |
|---|---|
| Perda de inserção SM APC | Menor ou igual a 0,35 dB |
| Perda de inserção de MM PC | Menor ou igual a 0,35 dB |
| Perda de retorno SM APC | Maior ou igual a 60 dB |
| Perda de retorno de MM | Maior ou igual a 35 dB |
Vantagens do fabricante
Como fabricante profissional de fibra óptica, fornecemos:
100% testes de fábrica
verificação de perda de inserção
configuração de bandeja personalizada
Serviço OEM e ODM
produção rápida
suporte de remessa global
TodoPainel de remendo de fibra modular SPC9é testado antes do envio para garantir um desempenho óptico estável.
Aplicações do Patch Panel de Fibra Modular SPC9
OPainel de remendo de fibra modular SPC9é ideal para:
data centers em hiperescala
infraestrutura de computação em nuvem
redes de backbone empresarial
salas de transmissão de telecomunicações
Sistemas de armazenamento SAN
Clusters de computação de IA
sistemas de conexão-cruzada de alta-densidade
Informações sobre pedidos
Unidade ODF
SPC9 - EM - SP - B - 9004 - 4U
| Posição | Descrição |
|---|---|
| 1 | SPC9 |
| 2 | EM=recipiente vazio |
| 3 | SP=Chapa de aço laminada a frio |
| 4 | B=Textura de areia fina |
| 5 | 9004=RAL9004 |
| 6 | 1U / 2U / 3U / 4U / 5U / 6U |
Perguntas frequentes
P: O que é um patch panel de fibra modular?
R: Um patch panel de fibra modular é um gabinete de fibra-montado em rack com bandejas removíveis que oferece suporte a diferentes funções de gerenciamento de fibra dentro de um chassi.
P: Quantas fibras o SPC9 pode suportar?
R: O patch panel de fibra modular SPC9 pode suportar até:
864 Fibras LC em uma configuração de 6U dependendo do tipo de bandeja.
P: O SPC9 é compatível com conectividade MPO?
R: Sim. O painel suporta:
Módulos MPO, MTP, LC, SC, PLC para projetos de rede flexíveis.
P: A configuração da bandeja pode ser personalizada?
R: Sim. O patch panel de fibra modular SPC9 pode ser personalizado para:
tipo de conector, contagem de fibras, altura do painel, cor do adaptador, estilo da bandeja
P: O SPC9 é adequado para data centers em hiperescala?
R: Sim. O patch panel de fibra modular SPC9 foi projetado especificamente para:
racks de alta-densidade, ambientes de nuvem, clusters de IA, arquitetura de coluna-leaf
Solicite uma solução personalizada de patch panel de fibra modular
Precisa de um personalizadopatch panel de fibra modularpara o seu projeto?
Podemos personalizar oPainel de remendo de fibra modular SPC9com base em seu:
espaço no rack
contagem de fibras
tipo de conector
arquitetura de rede
Entre em contato conosco hoje mesmo para receber uma solução personalizada de gerenciamento de fibra para data centers.
