Spring Optical Communication é um dos maiores e melhores fabricantes e fornecedores de patch panel de fibra sp4 mtp/mpo com vasta experiência. Bem-vindo ao comprar nossos produtos de alta qualidade ou vender por atacado nosso patch panel de fibra sp4 mtp/mpo personalizado em estoque com nossa fábrica. Além disso, uma amostra grátis também está disponível, se necessário.

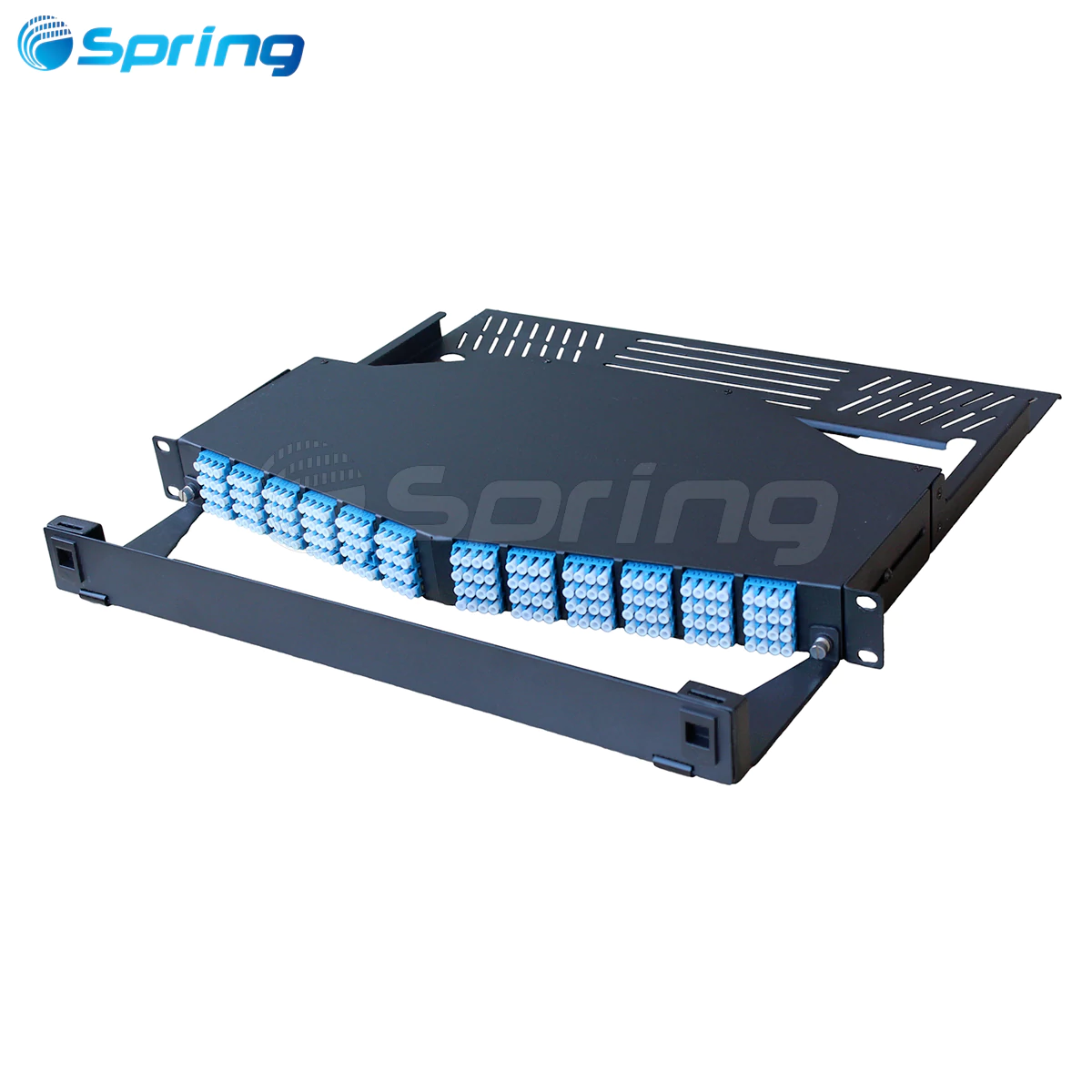

Painel de remendo de fibra MTP/MPO de alta densidade 1U para gerenciamento de fibra de data center
OPainel de remendo de fibra SP4 MTP/MPOdePrimavera Ópticaé um profissionalPainel de distribuição de fibra de alta densidade 1Uprojetado para modernodata centers, salas de telecomunicações, redes de armazenamento e sistemas de cabeamento de backbone empresarial.
Projetado para maximizar a eficiência do rack, estePainel de remendo de fibra MTP/MPOsuportaaté 192 fibras em um único espaço de 1U, permitindo que engenheiros de rede criem infraestruturas ópticas escalonáveis, organizadas e{0}}prontas para o futuro e, ao mesmo tempo, reduzam o congestionamento de cabos.
Para operadores que planejam a migração de10G a 40G, 100G, 400G e além, o painel SP4 fornece uma solução confiável e flexívelsolução de patch panel MPO de alta densidade.
O que é um patch panel de fibra MTP/MPO?
UmPainel de remendo de fibra MTP/MPOé umgabinete de gerenciamento de fibra-montado em rackque organiza-uma grande quantidade de cabos de fibra de backbone e fornece acesso frontal conveniente para sistemas de cabeamento estruturado.
Isso ajuda:
centralizar conexões de fibra
melhorar o roteamento de cabos
simplificar a manutenção
suporta maior densidade de porta
preparar redes para atualizações futuras
O SP4 permite densidade de fibra extremamente alta sem sacrificar a acessibilidade.
Por que escolher o patch panel de fibra SP4 MTP/MPO
Densidade ultra-alta em 1U
O SP4Painel de remendo de fibra MTP/MPOsuporta:
Até192 fibras em 1U
Até16 portas MTP/MPO
Instalação de cassete modular-de acesso frontal
Gerenciamento de cabos troncais-de alta densidade
Em comparação com os painéis de fibra convencionais, isto aumenta significativamente a utilização do rack e reduz a complexidade operacional.
Opções de painel frontal plano e angular
A série SP4 inclui dois estilos frontais:
SP4-1U – Frente plana
Design frontal padrão para instalações tradicionais.
SP4A-1U – Frente Angular
O design frontal angular ajuda:
melhorar o raio de curvatura
reduzir o estresse da fibra
melhorar o roteamento do patch cord
proteger o desempenho do conector
crie caminhos de cabos mais limpos
Para instalações densas, o painel angulado geralmente melhora a confiabilidade-da fibra a longo prazo.
Ferramenta-Design modular gratuito
O painel foi projetado para implantação rápida:
ferramenta-instalação gratuita de cassetes
acesso frontal rápido
fácil manutenção
substituição rápida
expansão simplificada
Isso reduz o trabalho de instalação e acelera as atualizações de rede.
Principais aplicações do patch panel de fibra MTP/MPO
OPainel de remendo de fibra MTP/MPOé ideal para:
data centers em hiperescala
instalações de computação em nuvem
centrais de telecomunicações
Redes SAN
sistemas de canal de fibra
redes de backbone empresarial
Projetos de migração 40G/100G/400G
Devido à sua densidade e flexibilidade, ele é amplamente utilizado em infraestruturas ópticas de alta-velocidade.
Principais recursos estruturais
Rack de gerenciamento de cabos frontal
O rack de cabos frontal fornece:
roteamento de patch cord mais limpo
acesso frontal mais fácil
congestionamento reduzido
melhor fluxo de ar
organização visual melhorada
Entrada traseira do cabo do porta-malas
A seção traseira suporta:
Entrada de cabo tronco MTP
alívio de tensão seguro
roteamento organizado
proteção aprimorada do cabo
Suportes de montagem ajustáveis
As orelhas do rack podem se mover:
avançar
para trás
permitindo que o painel se ajuste a diferentes profundidades de gabinete.
Rack de roteamento de cabos traseiro
O rack de gerenciamento traseiro suporta:
roteamento-do lado esquerdo
roteamento do lado-direito
separação do tronco
tensão reduzida do cabo

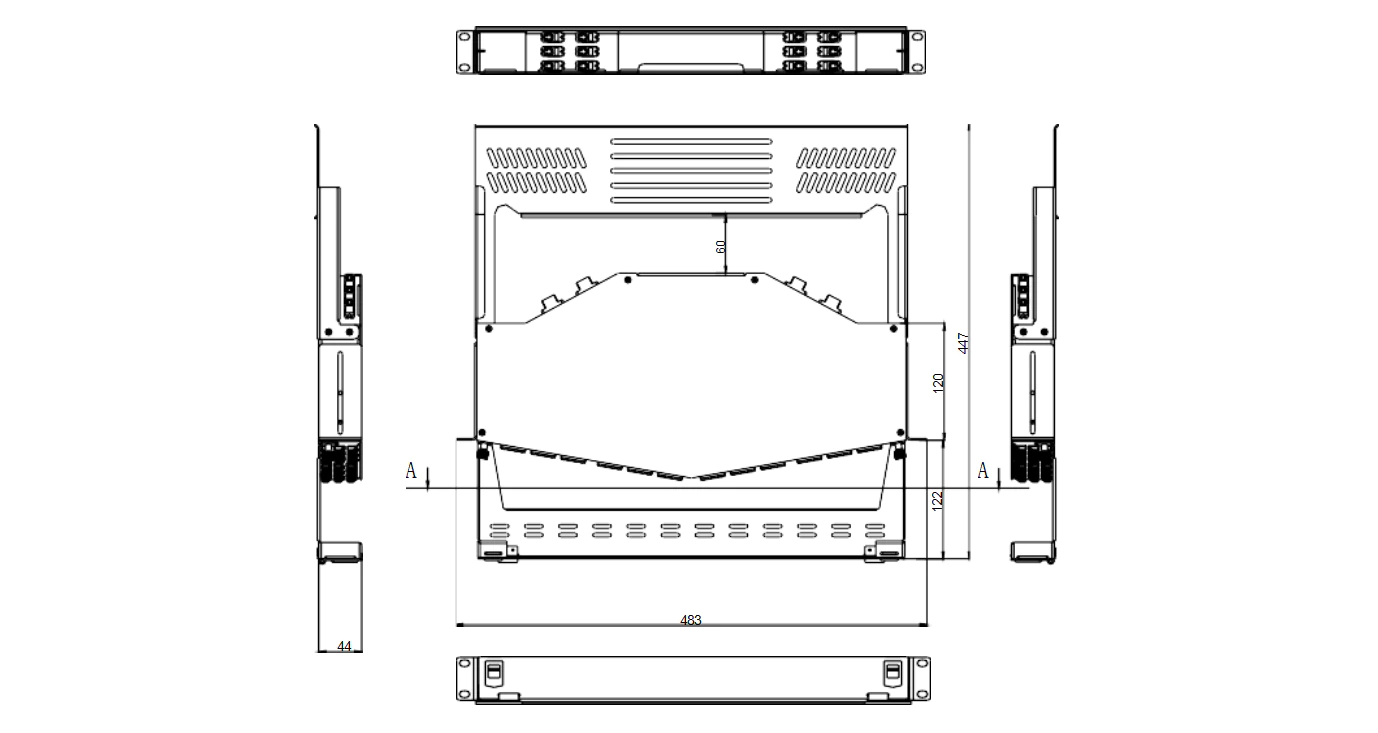

Especificações Técnicas
| Item | Especificação |
|---|---|
| Altura do painel | 1U |
| Largura | 483 milímetros |
| Profundidade | 454 milímetros |
| Padrão de rack | 19 polegadas |
| Material | Aço laminado a frio SPCC |
| Temperatura operacional | -10 graus a +60 graus |
| Temperatura de armazenamento | -20 graus a +60 graus |
| Umidade | Menor ou igual a 85% |
| Pressão do ar | 70kPa–106kPa |
O gabinete é fabricado em material durávelaço laminado a frio, garantindo longa vida útil em ambientes exigentes.
Desempenho óptico
| Tipo | Comprimento de onda | IL típico | IL máx. | Perda de retorno |
|---|---|---|---|---|
| MTP-LCMM | 850/1300 nm | 0,25dB | 0,35dB | 30dB |
| MTP-LCSM | 1310/1550 nm | 0,25dB | 0,35dB | 50dB |
| MPO-LCMM | 850/1300 nm | - | 0,60dB | 20dB |
| MPO-LCSM | 1310/1550 nm | - | 0,75dB | 50dB |
A baixa perda de inserção garante uma transmissão de sinal estável em redes de alta-velocidade.
Tipos de fibra suportados
EssePainel de conexão MTP/MPOsuporta:
Monomodo
OS2,G657A1
Multimodo, OM1, OM2, OM3, OM4, OM5
Essa flexibilidade permite a implantação em diversas arquiteturas de rede.
Opções de conector
Conector traseiro
Opções disponíveis:
MPO/PC
MPO/APC
MTP/PC
MTP/APC
Conector frontal
Opções disponíveis:
LC/UPC
LC/APC
Por que o SP4 é melhor que os painéis de fibra tradicionais
| Recurso | Painel Tradicional | Painel SP4 MTP/MPO |
|---|---|---|
| Capacidade de fibra | 96 fibras | 192 fibras |
| Instalação | Manual | Ferramenta-gratuita |
| Roteamento de cabos | Padrão | Otimizado |
| Manutenção | Mais devagar | Mais rápido |
| Escalabilidade | Limitado | Excelente |
O SP4 oferece uma solução-mais preparada para o futuro para redes de fibra modernas.
Exemplo real de implantação de cliente
Um provedor europeu de colocation implantou oPainel de remendo de fibra SP4 MTP/MPOdurante uma atualização da infraestrutura 100G.
Os resultados incluíram:
35% menos uso de espaço em rack
Instalação 28% mais rápida
Manutenção 30% mais fácil
melhor visibilidade do cabo
Isso ajudou a reduzir o tempo de inatividade durante a expansão.
Acessórios incluídos
Cada painel inclui:
| Acessório | Quantidade |
|---|---|
| Guia do usuário | 1 |
| Parafusos e porcas M6 | 4 |
| Bastão Mágico | 1 metro |
OEM e serviço de personalização
Spring Optical oferece suporte à personalização OEM para parceiros globais.
Os serviços disponíveis incluem:
rotulagem privada
contagens de portas personalizadas
seleção de conector
impressão de logotipo
personalização de embalagens
montagem-específica do projeto
Isso torna o painel adequado para distribuidores, integradores e prestadores de serviços de telecomunicações.
Perguntas frequentes
P: Para que é usado um patch panel de fibra MTP/MPO?
R: Ele organiza cabos de fibra de backbone e fornece acesso frontal estruturado para facilitar o gerenciamento.
P: Quantas fibras o SP4 pode suportar?
R: O SP4 suporta:
até 192 fibras em 1U
tornando-o adequado para aplicações-de alta densidade.
P: Qual é a diferença entre painéis planos e angulares?
R: O painel angulado melhora:
raio de curvatura
proteção de cabo
eficiência de roteamento
enquanto a tela plana fornece acesso padrão.
P: Este painel é adequado para data centers?
R: Sim. Ele foi projetado para:
centros de dados
instalações de telecomunicações
Sistemas SAN
redes empresariais
P: A Spring Optical oferece serviço OEM?
R: Sim. Os serviços OEM incluem:
marca do logotipo, montagens personalizadas, contagens especiais de fibras, opções de conectores
Resumo Final
OPainel de remendo de fibra SP4 MTP/MPOcombina:
densidade ultra-alta
desempenho de baixa perda
flexibilidade modular
gerenciamento de cabos profissional
escalabilidade futura
Para redes modernas de alta-velocidade, o SP4 é confiávelsolução de patch panel MPO de alta densidadepara implantação eficiente de infraestrutura de fibra.
