Escopo de aplicação
Este manual de instalação é de terno para o fechamento de emenda de fibra óptica (a seguir abreviada como FOSC), como a orientação da instalação adequada.
O escopo da aplicação é: Aérea, subterrânea, oleoduto, buraco de mão. A temperatura ambiente varia de -40 a 65 graus.
Estrutura e configuração básicas
2.1 dimensão e capacidade
| Dimensão externa (LXWXH) | 450x220x110 (mm) |
Peso (excluindo a caixa externa) | 2750g-3200g |
Número de portas de entrada\/saída | 3 (peças) de cada lado (total de 6 peças) |
Diâmetro do cabo de fibra | Φ8 - 153 (mm) |
Capacidade de FOSC | Buncy: 6-96 (núcleos) |
2.2 Componentes principais
| Não. | Nome dos componentes | Quantidade | Uso | Observações | |
1 | Habitação (inferior) | 1 conjunto | Protegendo as emendas de cabo de fibra no todo | Diâmetro interno: | |
2 | Habitação (capa) | 1 conjunto | Protegendo as emendas de cabo de fibra no todo | Diâmetro interno: | |
3 | Insira a placa | 2 pares | Consertando a carcaça | 175x56x30 (mm) | |

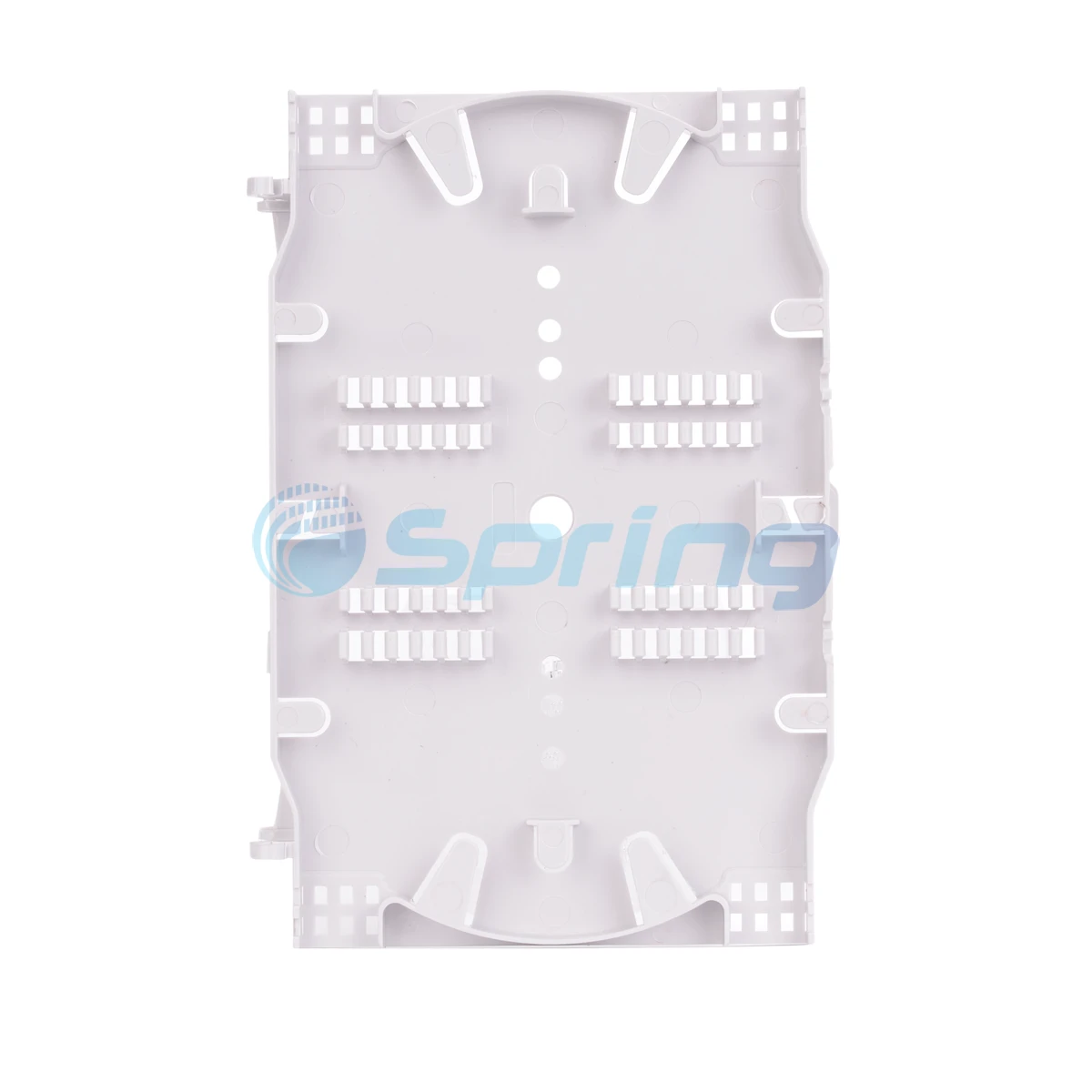

4 | Bandeja de emenda de fibra óptica | Bandejas max.4 (Buncy) ou bandejas max.4 (fita) | Corrigindo a manga protetora encolhida pelo calor e segurando fibras | Adequado para: Bunchy: 6,8,12,16,24 (núcleos) fita: 3 (peças) | |
5 | Fundação | 1 conjunto | Fixando cabo de fibra, núcleo reforçado e fost | ||
6 | Ajuste de vedação | 1 conjunto | Vedação entre a tampa do FOSC e o fundo FOSC | ||
7 | plugue da porta | 6 peças | Selando portas vazias | ||
8 | Parafuso fixo | 1 conjuntos | Consertando a casa | ||
2.3 Acessórios principais e ferramentas especiais
1 | Manga protetora de proteção encolhida | Protegendo emendas de fibra | Configuração conforme capacidade | |
2 | Gravata de nylon | Fibra de fibra com revestimento protetor | Configuração conforme capacidade | |
3 | Fita de isolamento | 1 rolo | Diâmetro aumentando de cabo de fibra para facilitar a fixação | |
4 | Fita de selo | 1 rolo | Diâmetro de ampliação do cabo de fibra que se encaixa no encaixe de vedação | Configuração conforme especificação |
5 | Gancho pendurado | 1 conjunto | Para uso aéreo | |
6 | Fio de aterramento | 1 peça | Colocando entre os dispositivos de aterramento | Para colocar conforme o requisito real |
7 | Pano abrasivo | 1 peça | Arranhando o cabo de fibra | |
8 | Papel de rotulagem | 1 peça | Rotulando fibra | |
M8 Chave Especial | 1 peças | Fixando parafusos de alojamento e placa de inserção | ||
9 | M6 Chave Especial | 1 peças | Corrigindo pequenos parafusos de carcaça | |
10 | M10 Chave Especial | 1 peça | Apertando a porca do núcleo do reforço | |
11 | Papel de medição | 1 peça | Para medir o círculo, do qual seu diâmetro é aumentado com fita de vedação | |
12 | Manual de instruções | 1 peça | Instalação padrão |
2.4 pacote
| NÃO. | especificação | Tamanho da caixa (CM) | capacidade | N.W | Observações |
1 | caixa interna | 45.8*21.5*12 | 1 peça | 2. 85-3. 3kg | Configuração conforme peso |
2 | caixa externa | 63.5*46.5*47 | 10 peças | 28. 5-33 kg | Configuração conforme peso |
